Соединители являются аналогами соединителей типа SIM ф. Amphenol, соответствуют стандарту EN4165, осваиваются с категорией качества «ВП» по КАПД.430421.010ТУ и доступны к заказу с категорией качества «ОТК» по КАПД.430421.004ТУ.
Ключевые особенности:

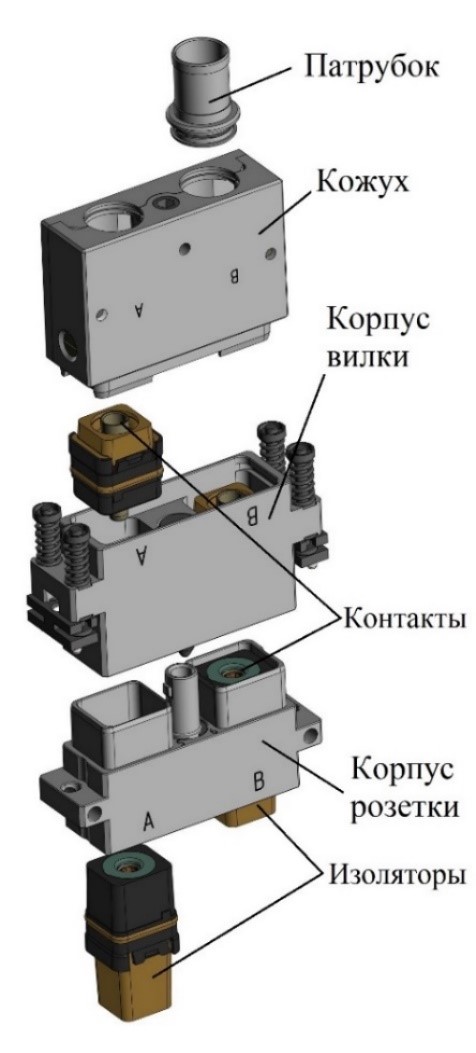

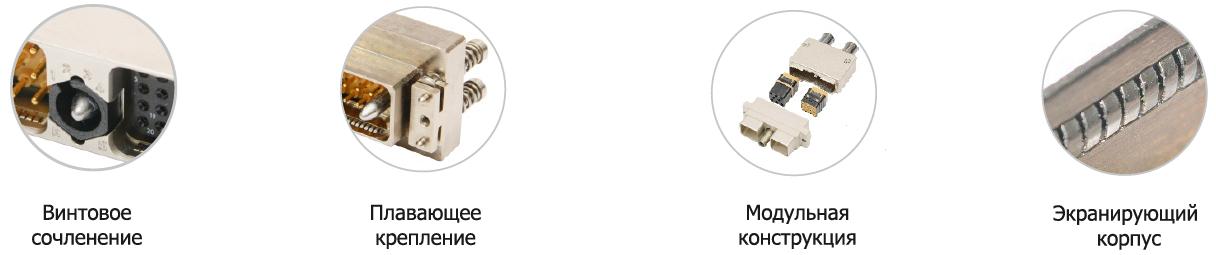

- модульная конструкция;
- возможность комбинировать интерфейсы (электрика, оптика, Ethernet, РЧ);
- 6 поляризация корпуса;
- корпусы с экранирующей пружиной;
- кожухи с прижимами и с патрубками под монтаж плетёнки - экрана жгута;
- сменные, заменяемые, различные типы патрубков кожухов;
- защита от пыли и брызг;
- корпусы винтового и врубного сочленения, с возможностью стыковки ходом изделия;
- исполнения корпусов с «плавающим креплением» для компенсации несоосности, набегания размерных цепей и допусков монтажных отверстий в сочленяемых приборах;
- возможность изготовления нестандартных «кастомных» корпусов с любым количеством выемок для установки изоляторов под требования Заказчика;
- сокращение на 50-70% количества всех соединителей, размера области панели и вырезов под соединители;
- уменьшение веса БКС, трудоемкости при монтаже и номенклатуры закупаемых соединителей;
- снижение веса и стоимости конечного изделия.
Технические характеристики
| Рабочий ток на каждый контакт, А, не более: | Максимальный ток на одиночный контакт при 10 % от максимального тока нагрузки остальных контактов, А, не более: | Максимальное рабочее напряжение, В: | |||||
| при нормальном атмосферном давлении | при пониженном атмосферном давлении | ||||||
| Условный диаметр контакта: |
0,76 мм (AWG #22) 1,02 мм (AWG #20) 1,59 мм (AWG #16) 2,39 мм (AWG #12) 3,64 мм (AWG #8) |
5,0 7,5 13,0 23,0 36,0 |
6 11 20 35 46 |
300 400 400 400 400 |
180 240 240 240 240 |
||
|
Рабочая температура среды, °С: от минус 65 до +175 |
Количество циклов сочленения/расчленения соединителей, шт: | 500 | |||||
| Синусоидальная вибрация | Механический удар многократного действия | ||||||
| Диапазон частот, Гц | 10-2 000 | Пиковое ударное ускорение, м/с2 (g) | 1 500 (150) | ||||
| Амплитуда ускорения, м/с2 (g) | 200 (20) | Длительность действия ударного ускорения, мс | 1-5 | ||||
На данный момент соединители типа SIM выпускаются по техническим условиям КАПД.430421.002ТУ качества «ОТК»
Виды производимых корпусов и кожухов
|
Тип корпуса |
Корпуса на 2 модуля |
Корпуса на 4 модуля |
Тип сочленения |
|
|
Вилка |
|
|
|
резьбовое |
|
|
|
врубное |
|
|
Розетка |
|
|
|
|
|
|
|
резьбовое/врубное |
|
|
Кожух |
|
|
||
Общий вид, габаритные, установочные и присоединительные размеры.
|
Вилка на 2 модуля, резьбового сочленения |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731113.001 |
SIM 2D40K |
23,6 |
Хим.Н18 |
|
Вилка на 4 модуля, резьбового сочленения |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731113.002 |
SIM 2D80K |
28,8 |
Хим.Н18 |
|
Вилка на 2 модуля, резьбового/врубного сочленения, с плавающим креплением |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731113.003 |
SIM 2D49K; 3350 5512 014; 3350 5512 019 |
37,9 |
Хим.Н18 |
|
Вилка на 4 модуля, резьбового/врубного сочленения, с плавающим креплением |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731113.004 |
SIM 2D89K |
43,0 |
Хим.Н18 |
|
Розетка на 4 модуля, врубного сочленения |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731113.005 |
3355 5045 011 |
24,1 |
Хим.Н18 |
|
Вилка на 4 модуля, врубного сочленения, с плавающим креплением |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731113.006 |
3355 5046 014 |
70,0 |
Хим.Н18 |
|
Розетка на 2 модуля, резьбового/врубного сочленения |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731113.007 |
SIM 2D42K |
17,3 |
Хим.Н18 |
|
Розетка на 4 модуля, резьбового/врубного сочленения |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731113.008 |
SIM 2D82K |
23,2 |
Хим.Н18 |
|
Кожух на 2 модуля |
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731153.020 |
SIM AN30K |
24,2 |
Хим.Н18 |
|
Кожух на 4 модуля |
|
|
|
|
Обозначение корпуса |
Импортный аналог |
Масса, г, не более |
Покрытие |
|
КАПД.731153.040 |
SIM AN60K |
36,7 |
Хим.Н18 |
