Соединители СНП104 являются аналогами серии PCIH ф. Positronic, доступны к заказу с категорией качества «ОТК» по КАПД.430421.003ТУ.
Обозначения к заказу:
Розетка СНП104-49РО11 (КАПД.434415.001), 49 контактов (объёмный монтаж, обжим)
- Аналог: PCIH49W25F8000/AA
Розетка СНП104-47РО11 (КАПД.434415.001-01), 47 контактов (объёмный монтаж, обжим)
- Аналог: PCIH47F8000/AA
Вилка СНП104-49ВП31 (КАПД.434415.002), 49 контактов (угловой печатный монтаж)
- Аналог: PCIH49W25M400A1/AA
Вилка СНП104-47ВП31 (КАПД.434415.002-01), 47 контактов (угловой печатный монтаж)
- Аналог: PCIH47RM400A1/AA
Технические характеристики
| Рабочий ток на каждый контакт, А, не более: | Максимально допустимые кратковременные (300 с.) токи на контакт, А, не более | Максимальное рабочее напряжение, В: | ||||
| при нормальном атмосферном давлении | при пониженном атмосферном давлении | |||||
|
Контакты 0,76 мм (AWG #22) Контакты 1,59 мм (AWG #16) |
3 28 |
7,5 40,0 |
300 400 |
180 240 |
||
|
Рабочая температура среды, °С: от минус 55 до +125 |
Количество циклов сочленения/расчленения соединителей, шт: | 250 | ||||
| Синусоидальная вибрация | Механический удар многократного действия | |||||
| Диапазон частот, Гц | 1-2 000 | Пиковое ударное ускорение, м/с2 (g) | 1 500 (150) | |||
| Амплитуда ускорения, м/с2 (g) | 200 (20) | Длительность действия ударного ускорения, мс | 1-5 | |||
Виды и способы сочленения корпусов

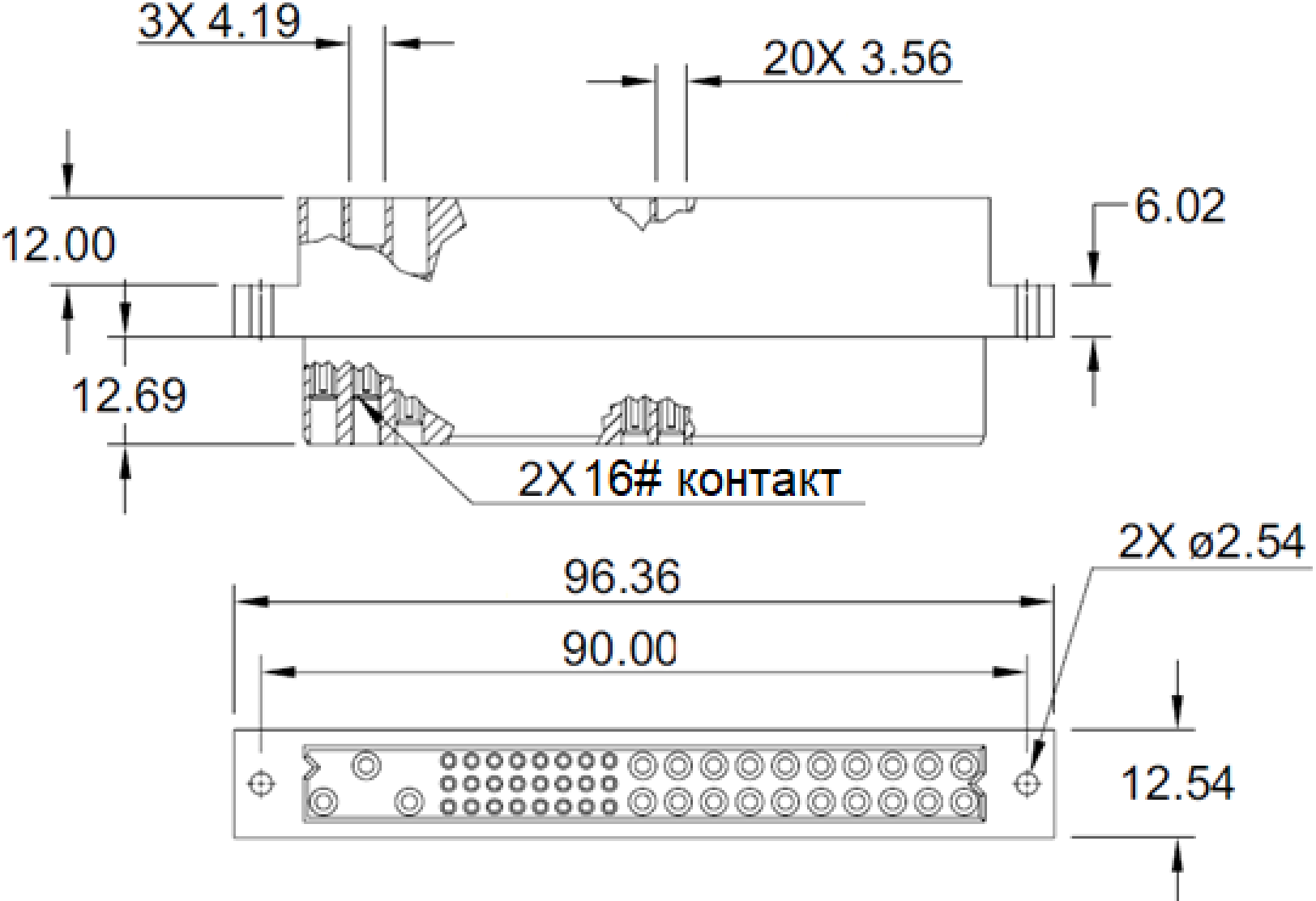

Рис. 1 — Розетка

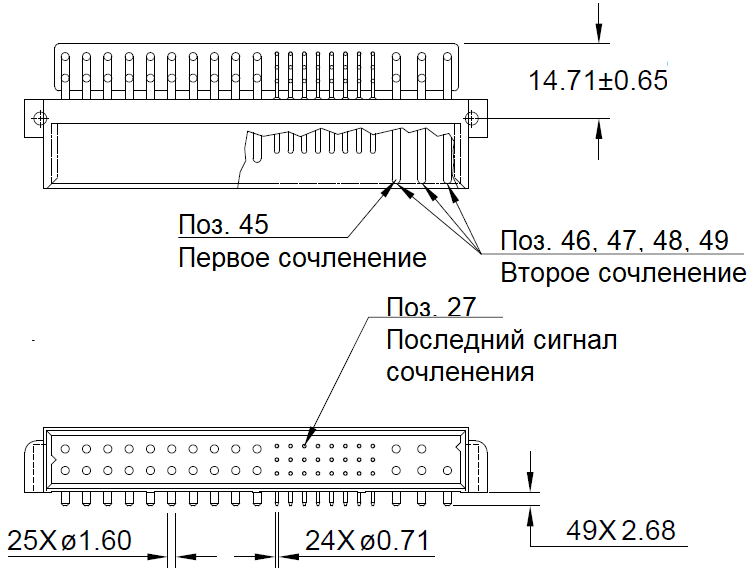

Рис. 2 — Вилка
