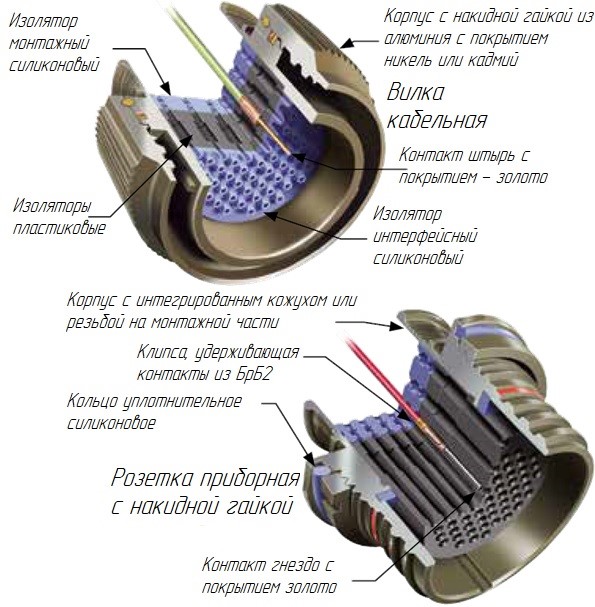

Соединители являются аналогами серии 2М80 ф. Amphenol и серии Mighty Mouse ф. Glenair, осваиваются с категорией качества «ВП» и доступны к заказу с категорией качества «ОТК» по КАПД.434411.003ТУ.
Соединители являются функциональными аналогами соединителей серии MIL‑DTL‑38999 (СНЦ144):
- серия 1 – аналог серии 801, двухзаходная резьба с хорошей EMI защитой, самый малый размер;
- серия 5 – аналог серии 805, трехзаходная резьба с отличной EMI защитой, размер чуть больше, чем у серии 1;
- занимают от 20% меньше площади на корпусе прибора;
- до 70% легче СНЦ144;
- стойкость к воздействию внешних факторов выше уровня СНЦ144.
Технические характеристики
| Рабочий ток на каждый контакт, А, не более: | Максимальный ток на одиночный контакт при 10 % от максимального тока нагрузки остальных контактов, А, не более: | Максимальное рабочее напряжение, В: | |||||
| при нормальном атмосферном давлении | при пониженном атмосферном давлении | ||||||
| Условный диаметр контакта: |
0,76 мм (AWG #23) 1,02 мм (AWG #20HD) 1,59 мм (AWG #16) |
5,0 7,5 13,0 |
6 11 20 |
250 450 500 |
150 200 200 |
||
|
Рабочая температура среды, °С: - с покрытием кадмий - с покрытием никель |
от -65 до +175 от -65 до +200 |
Количество циклов сочленения/расчленения соединителей, шт: |
500 | ||||
| Синусоидальная вибрация | Механический удар одиночного действия | ||||||
| Диапазон частот, Гц | 10-2 000 | Пиковое ударное ускорение, м/с2 (g) | 15 000 (1 500) | ||||
| Амплитуда ускорения, м/с2 (g) | 400 (40) | Длительность действия ударного ускорения, мс | 0,1 - 2,0 | ||||
| Линейное ускорение | Механический удар многократного действия | ||||||
| Значение линейного ускорения, м/с2 (g) | 5 000 (500) | Пиковое ударное ускорение, м/с2 (g) | 1 500 (150) | ||||
| Длительность действия ударного ускорения, мс | 1-10 | ||||||
