Спиральные антенны — это широкополосные антенны бегущей волны, выполненные в виде винтовой линии (спирали), используемые для передачи высокочастотных сигналов с круговой поляризацией. Они обеспечивают высокую направленность вдоль оси, часто применяются в спутниковой связи, Wi-Fi (2,5 ГГц), для подавления каналов управления БПЛА (благодаря круговой поляризации обеспечивается одинаковая мощность подавляемого сигнала для антенн с горизонтальной и вертикальной поляризацией, часто применяемых для управления БПЛА).
Общие параметры спиральных антенн
- Мощность: до 150 ватт;
- Материал: излучающий элемент – медь, рефлектор – алюминий, корпус – пластик,
- КСВ: не более 1,5;
- Цвет: по требованию заказчика;
- Поляризация: левая и правая по требованию заказчика.

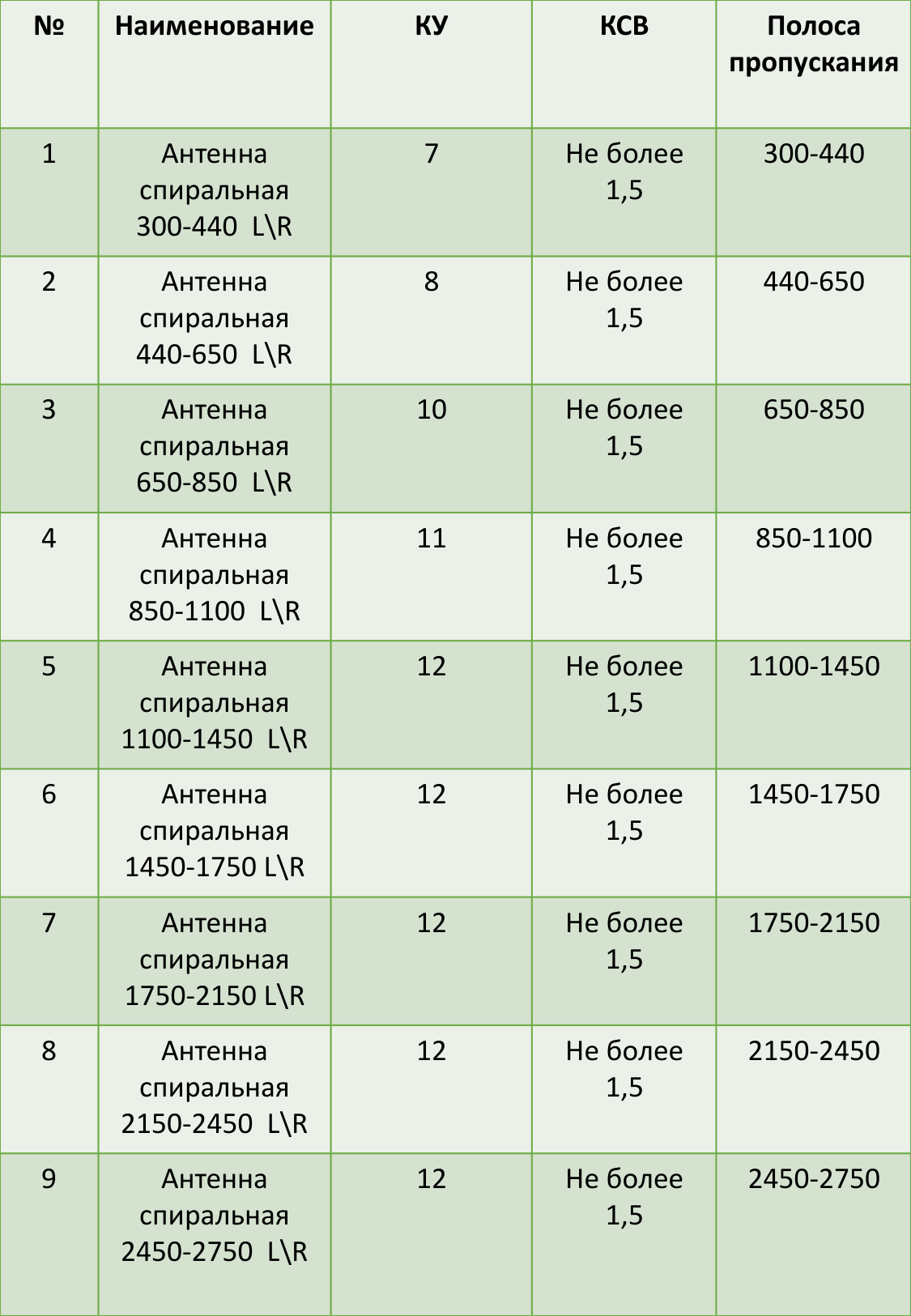

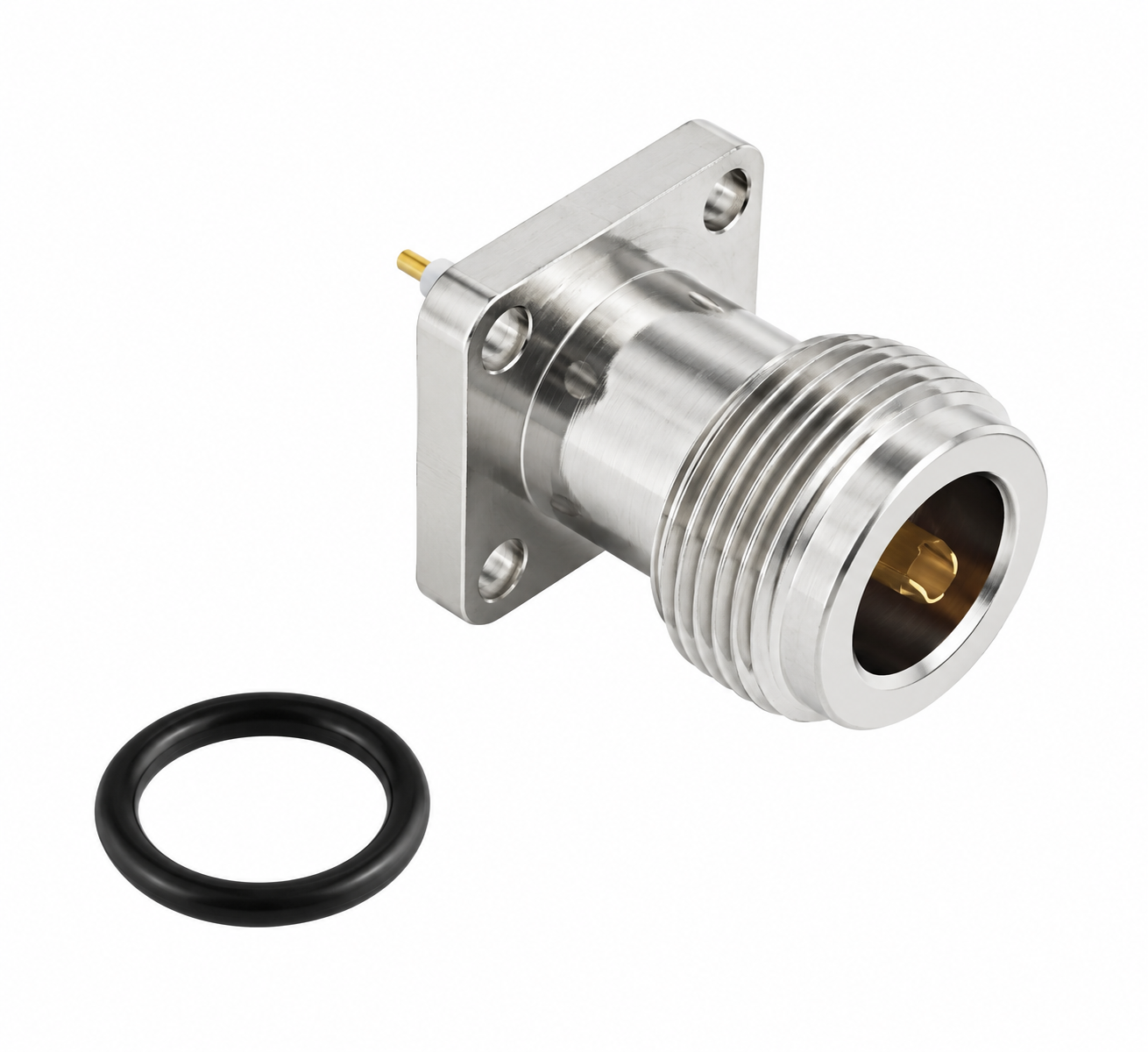

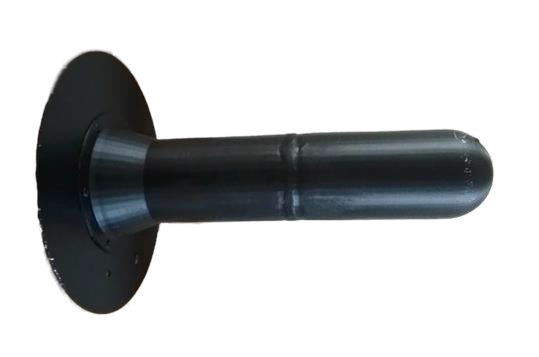

Разъёмы: N-female (рис. 1)

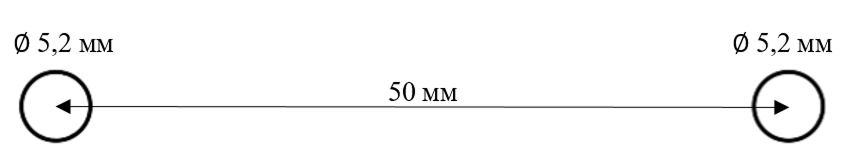

Чертеж крепежных отверстий (рис. 2)

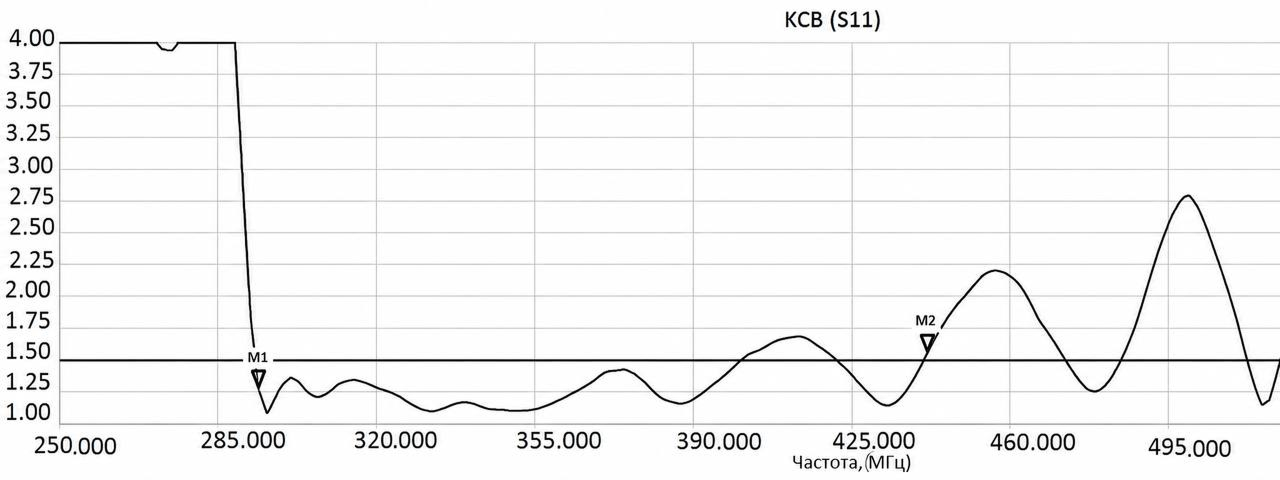

Типовой график КСВ для антенн диапазона 300-440 МГц
Типовой график КСВ для антенн диапазона 440-650 МГц

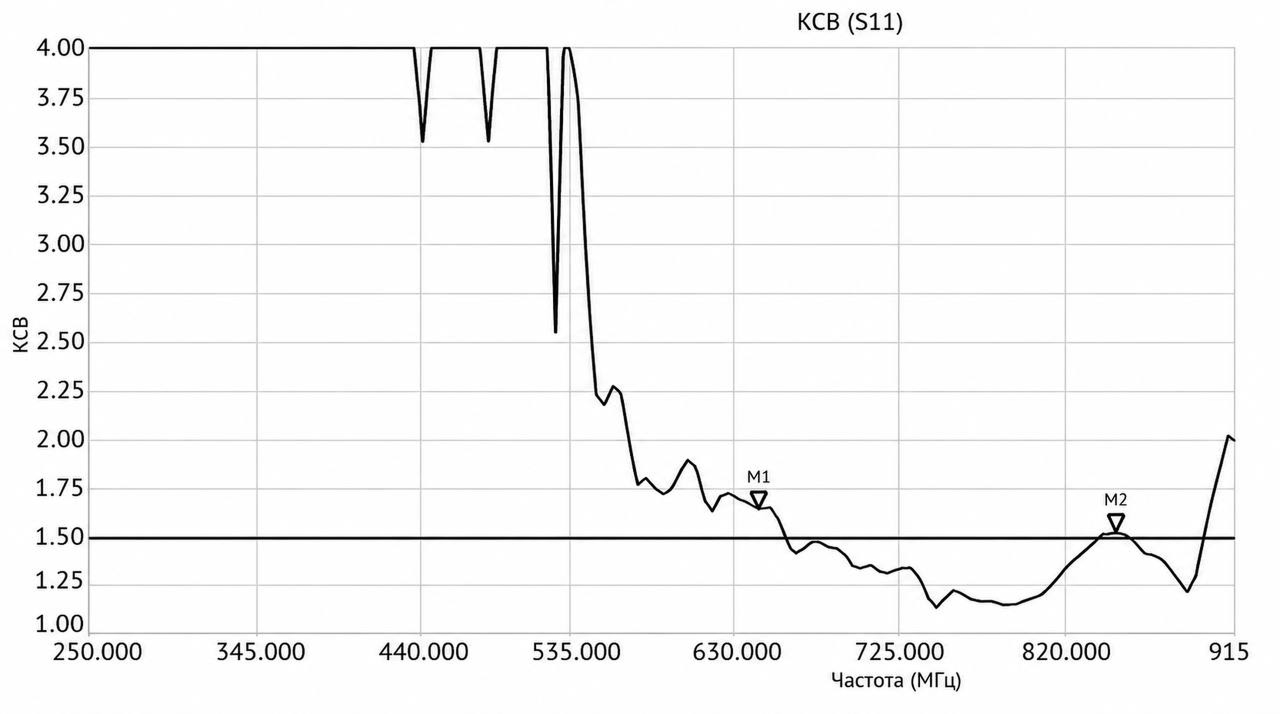

Типовой график КСВ для антенн диапазона 650-850 МГц

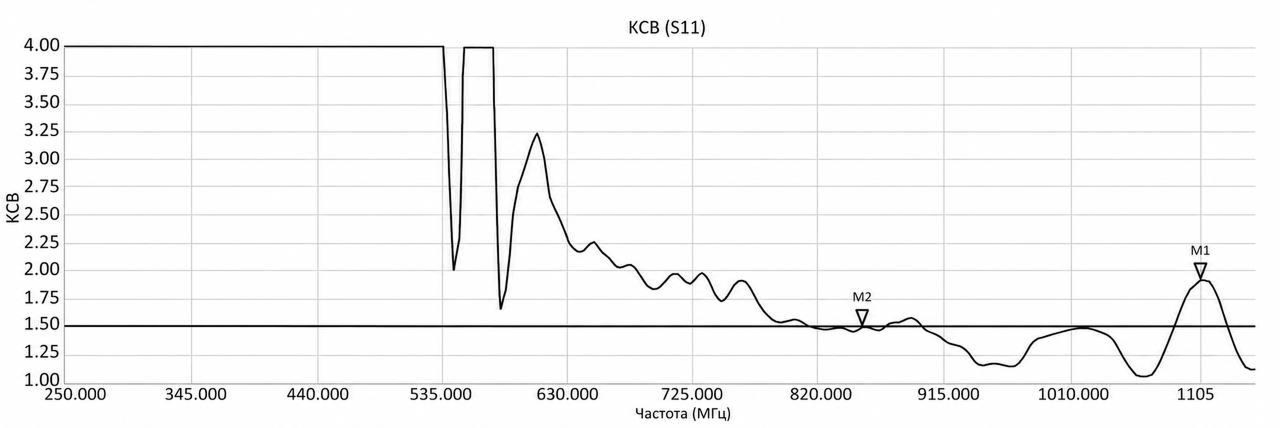

Типовой график КСВ для антенн диапазона 850-1100 МГц

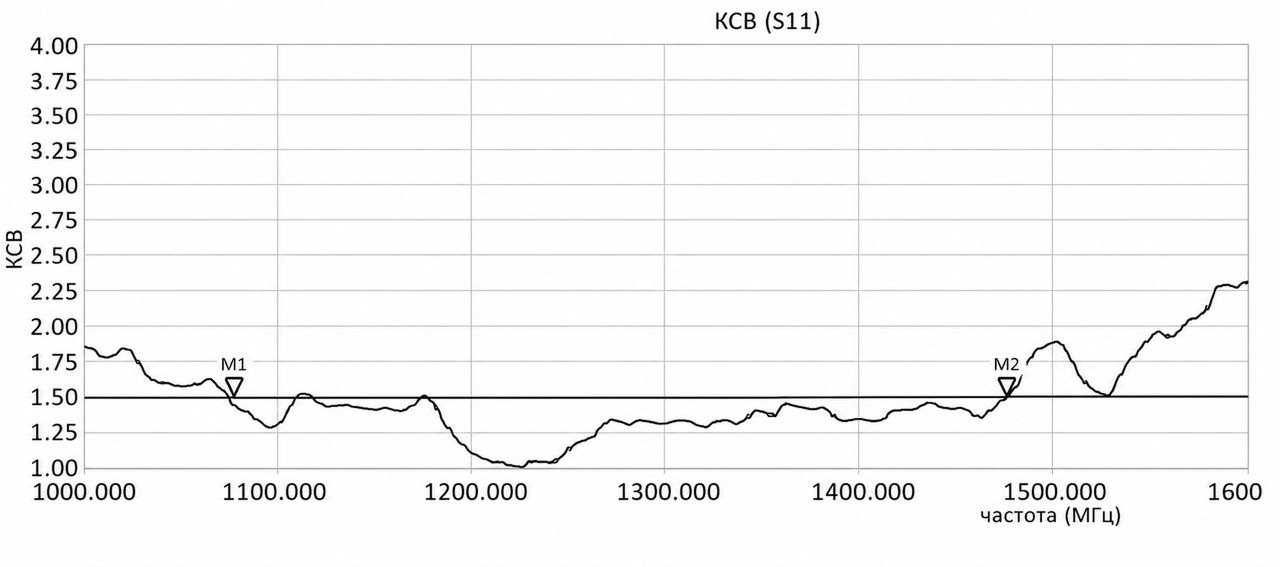

Типовой график КСВ для антенн диапазона 1100-1450 МГц

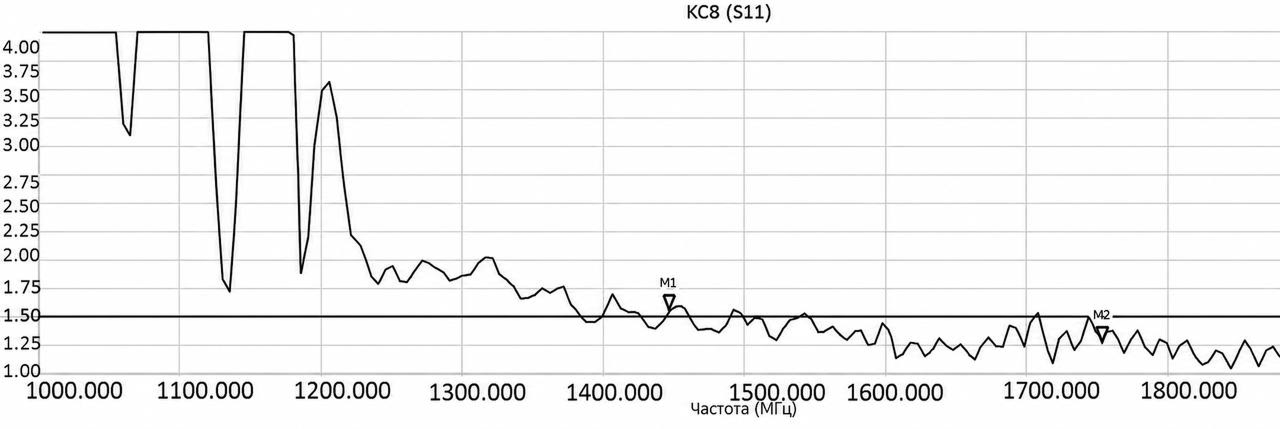

Типовой график КСВ для антенн диапазона 1450-1750 МГц

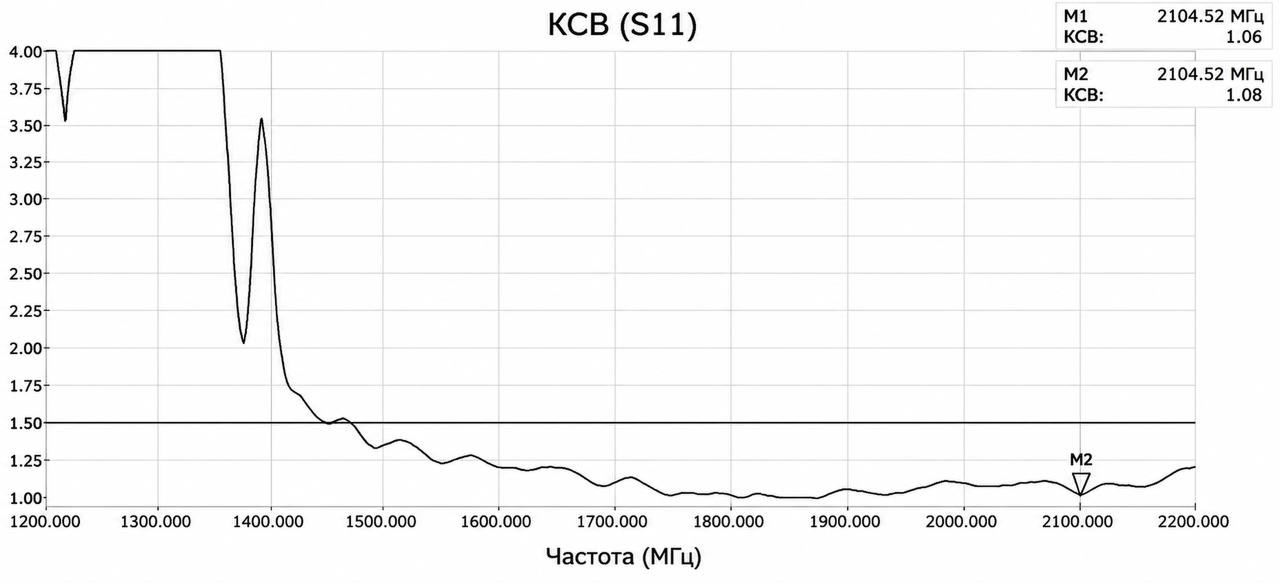

Типовой график КСВ для антенн диапазона 1750-2150 МГц

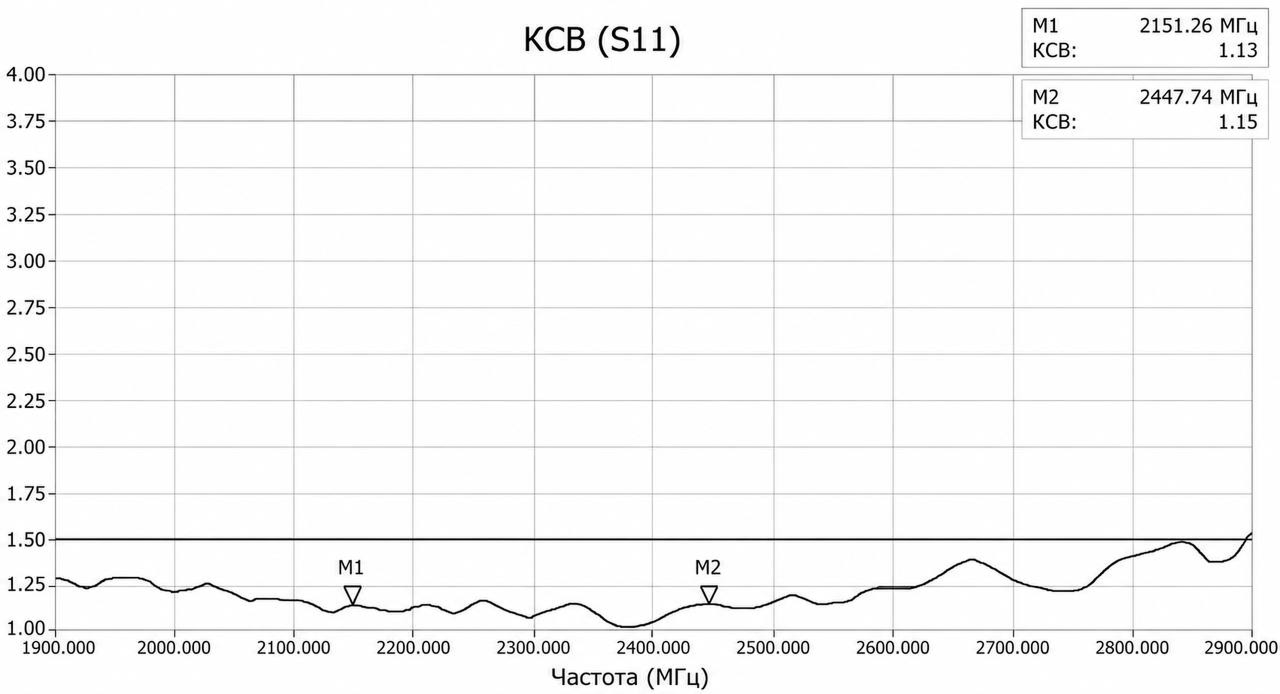

Типовой график КСВ для антенн диапазона 2150-2450 МГц

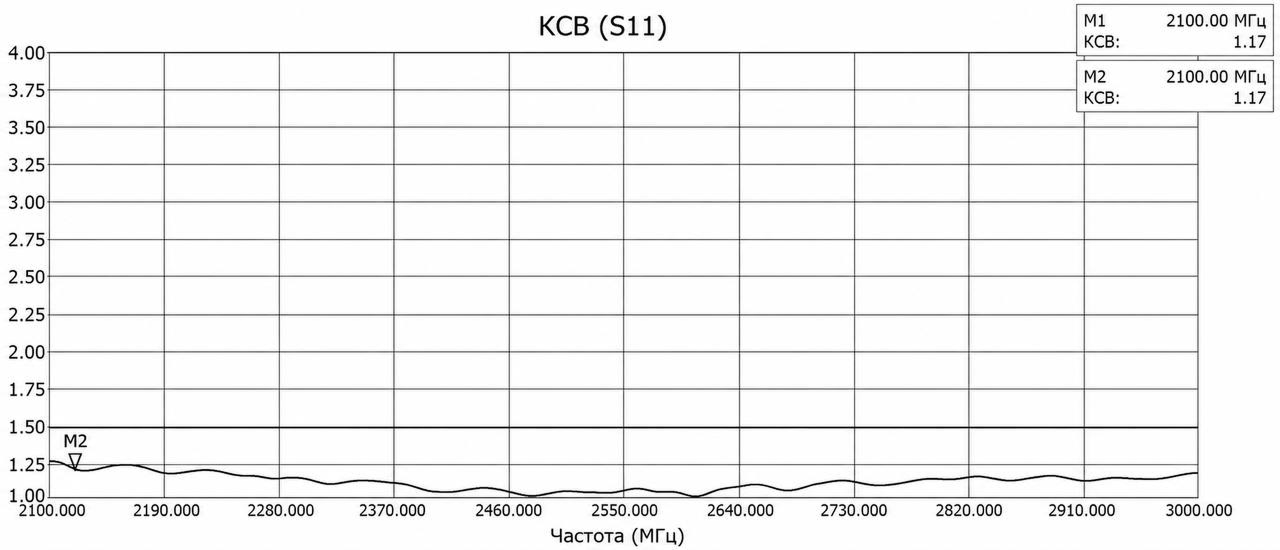

Типовой график КСВ для антенн диапазона 2450-2750 МГц

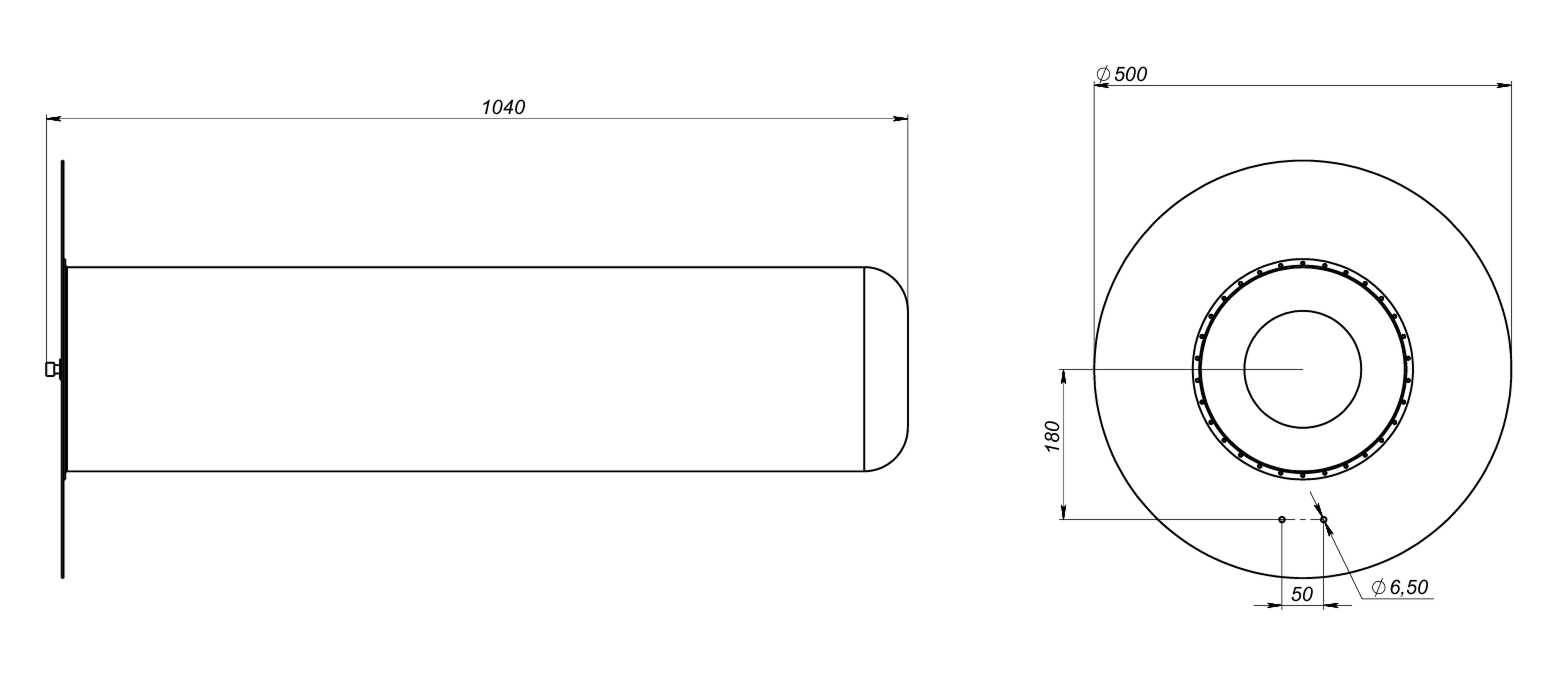

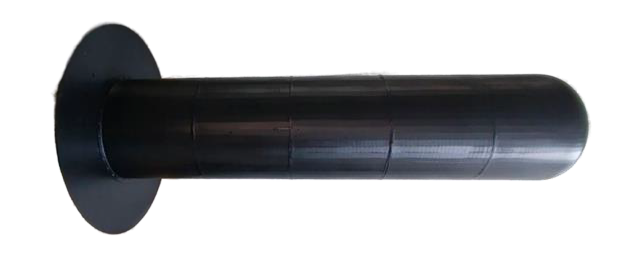

Габаритный чертеж антенны диапазоном 300-440 МГц

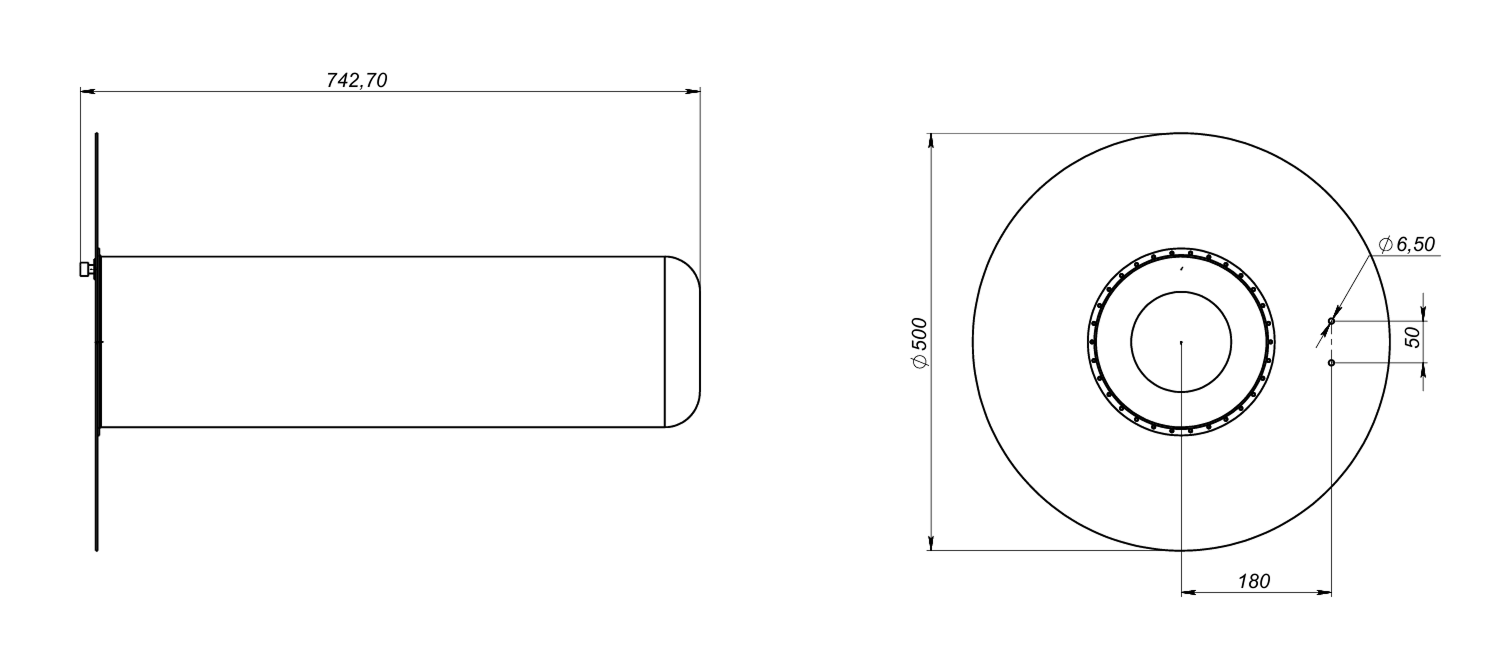

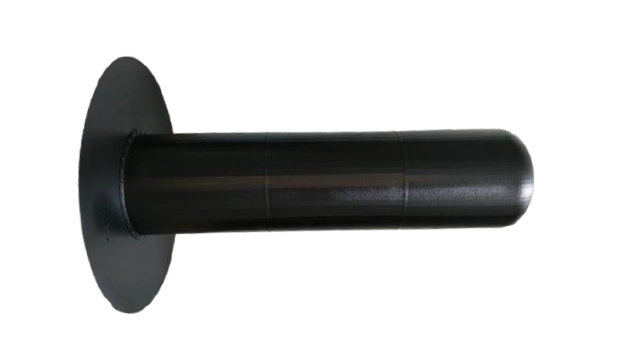

Габаритный чертеж антенны диапазоном 440-650 МГц

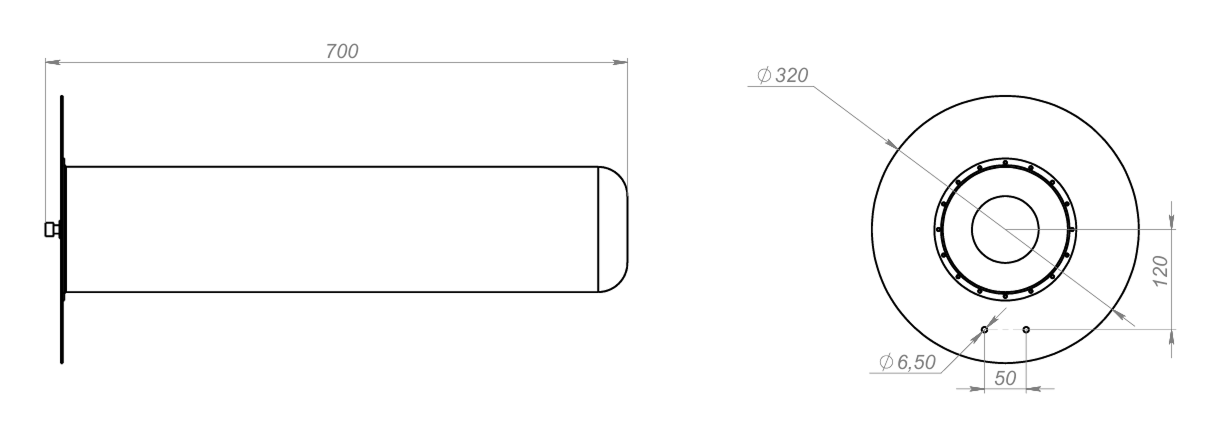

Габаритный чертеж антенны диапазоном 650-850 МГц

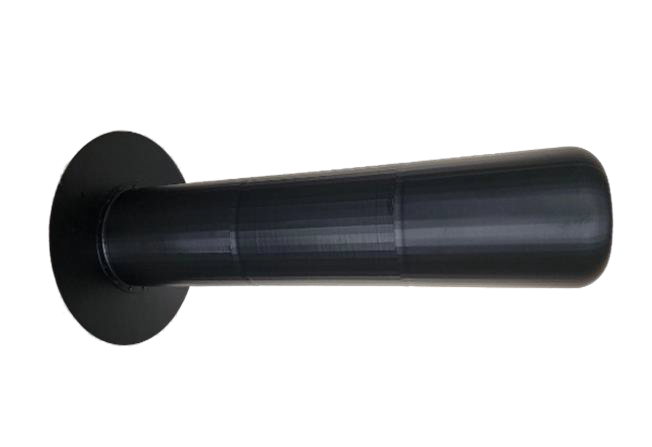

Габаритный чертеж антенны диапазоном 850-1100 МГц

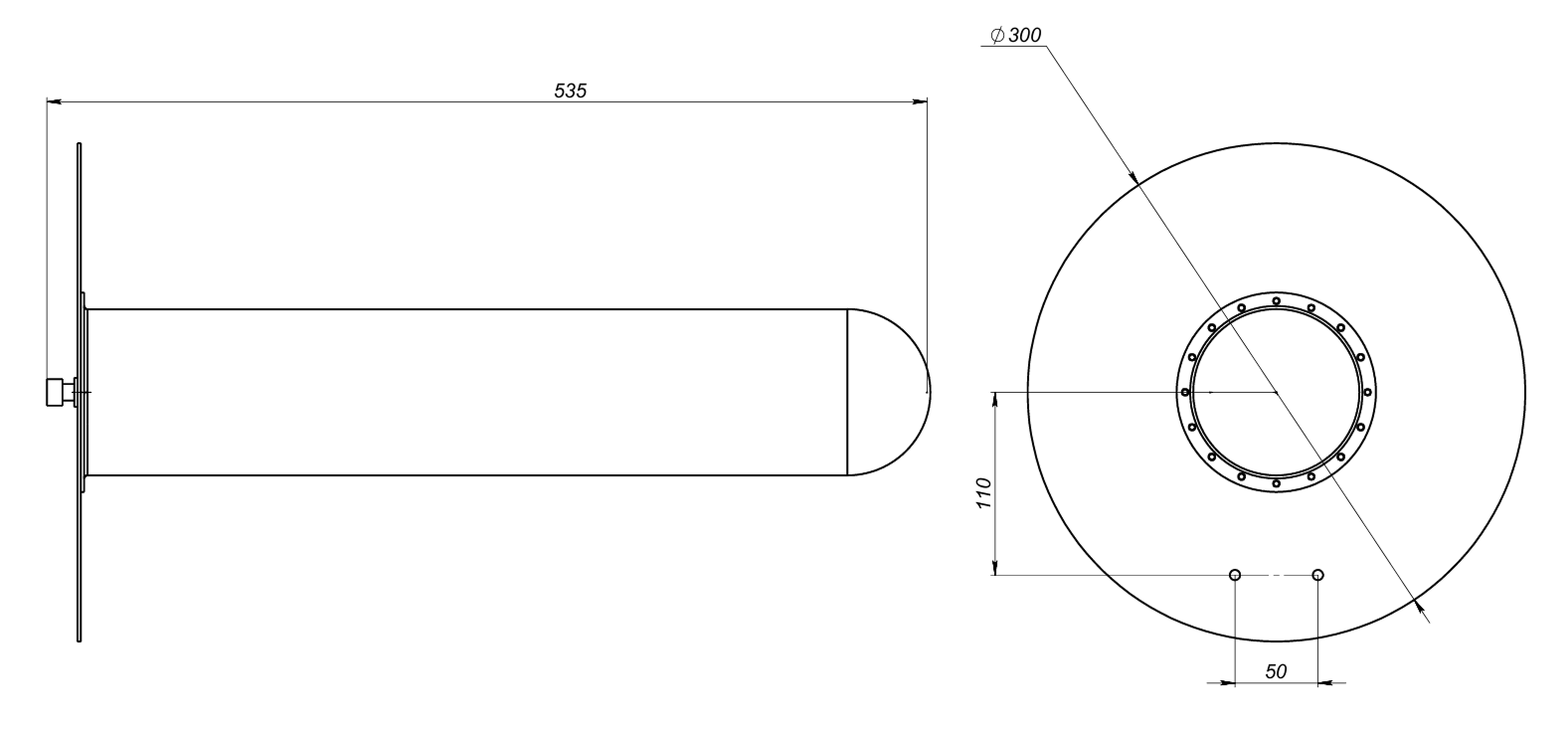

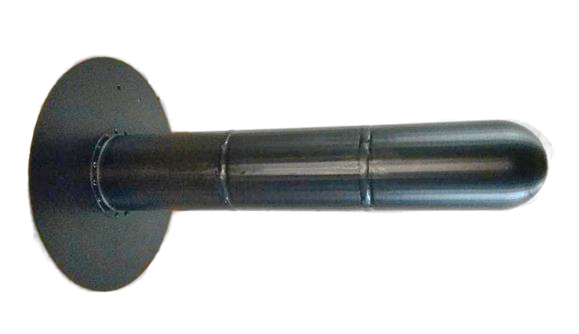

Габаритный чертеж антенны диапазоном 1100-1450 МГц

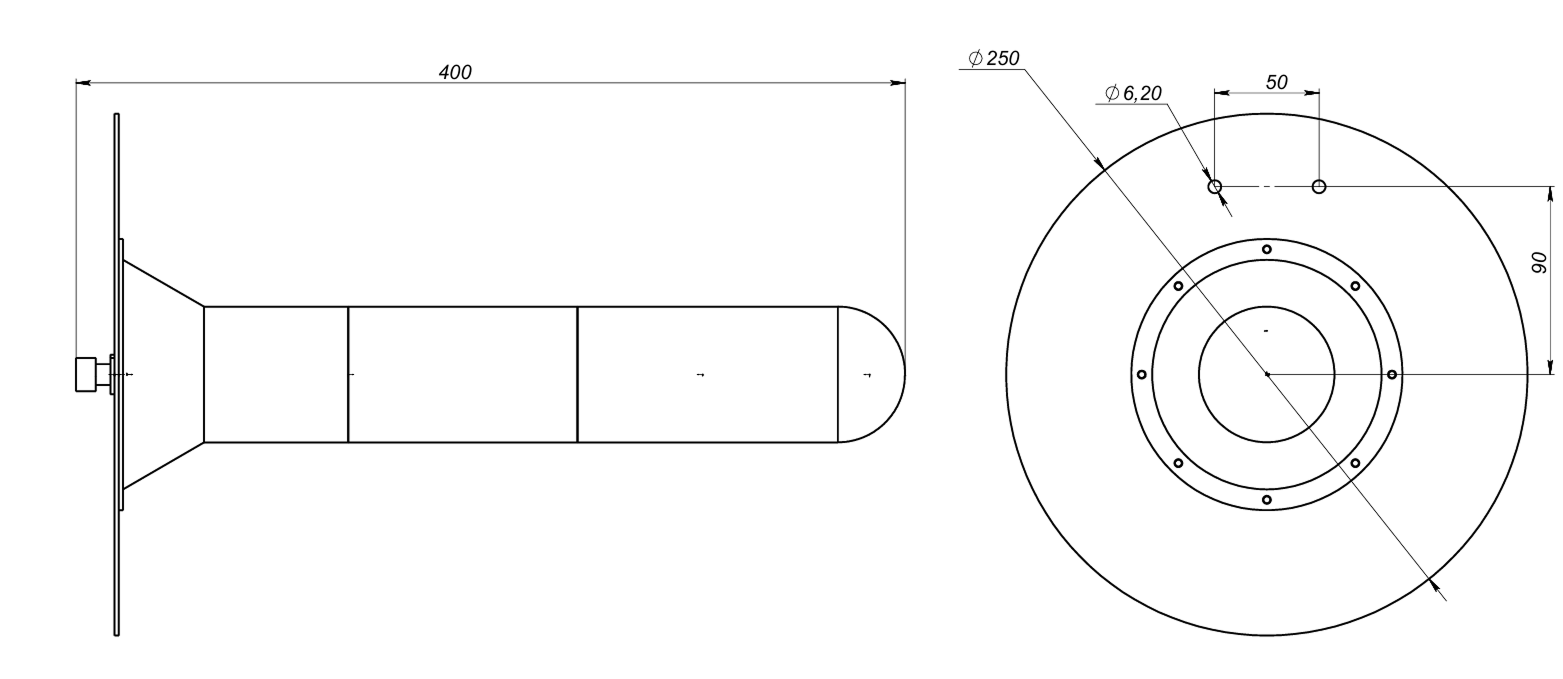

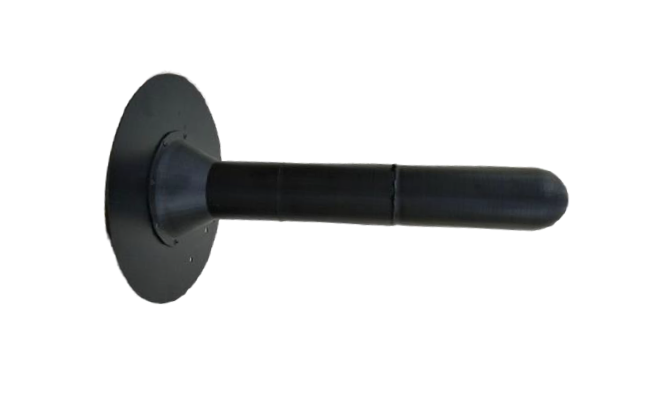

Габаритный чертеж антенны диапазоном 1450-1750 МГц

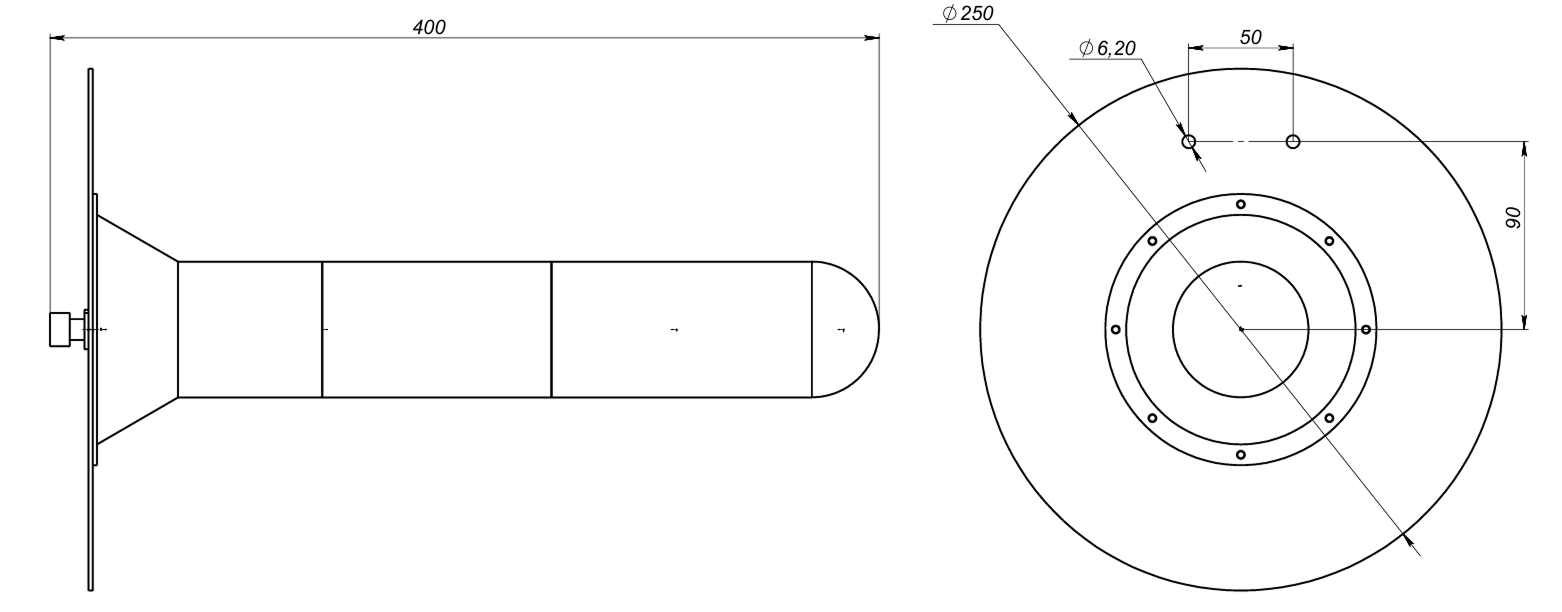

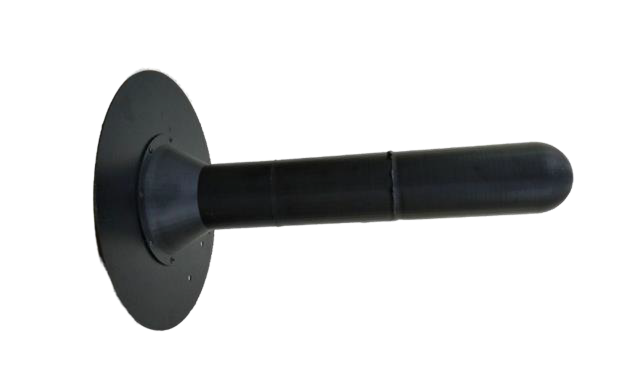

Габаритный чертеж антенны диапазоном 1750-2150 МГц

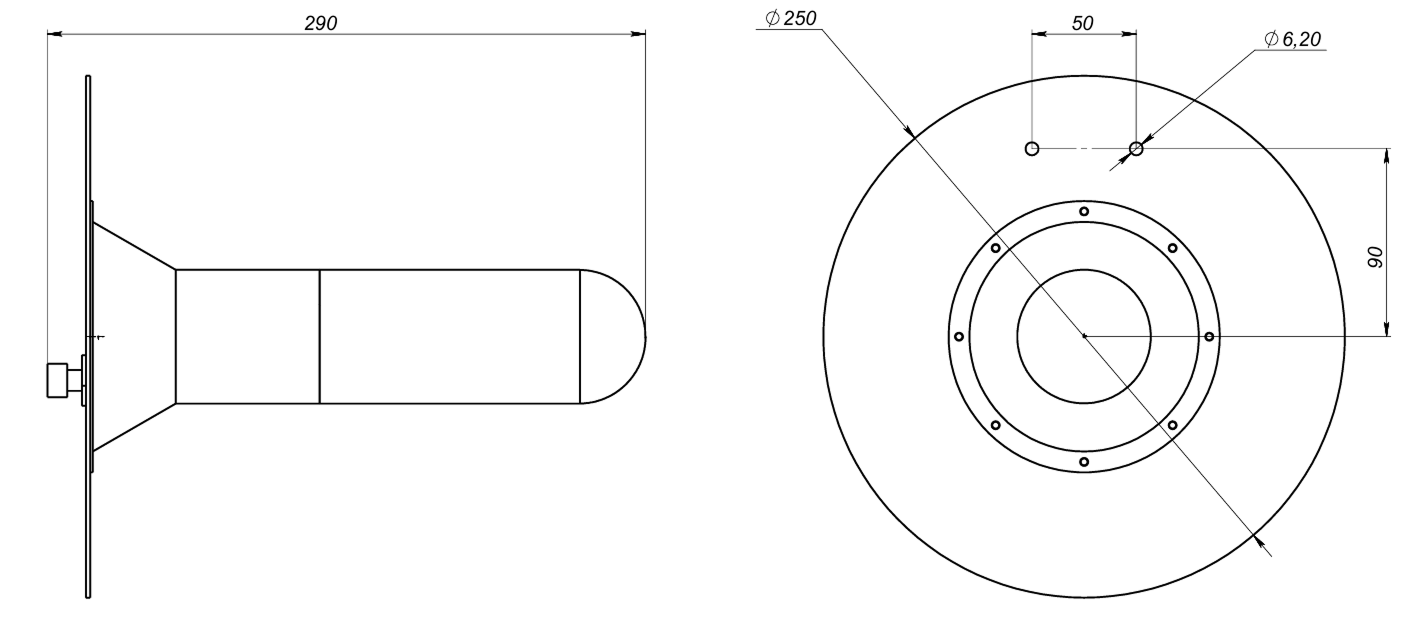

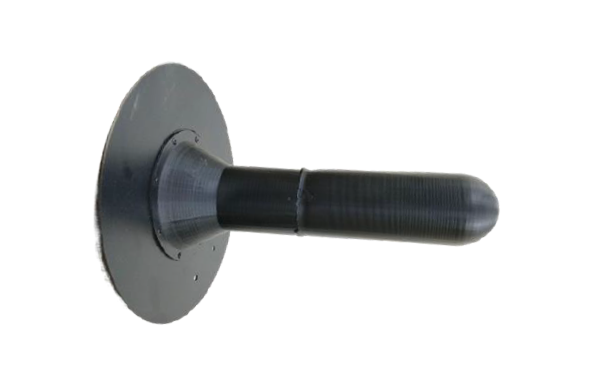

Габаритный чертеж антенны диапазоном 2150-2450 МГц

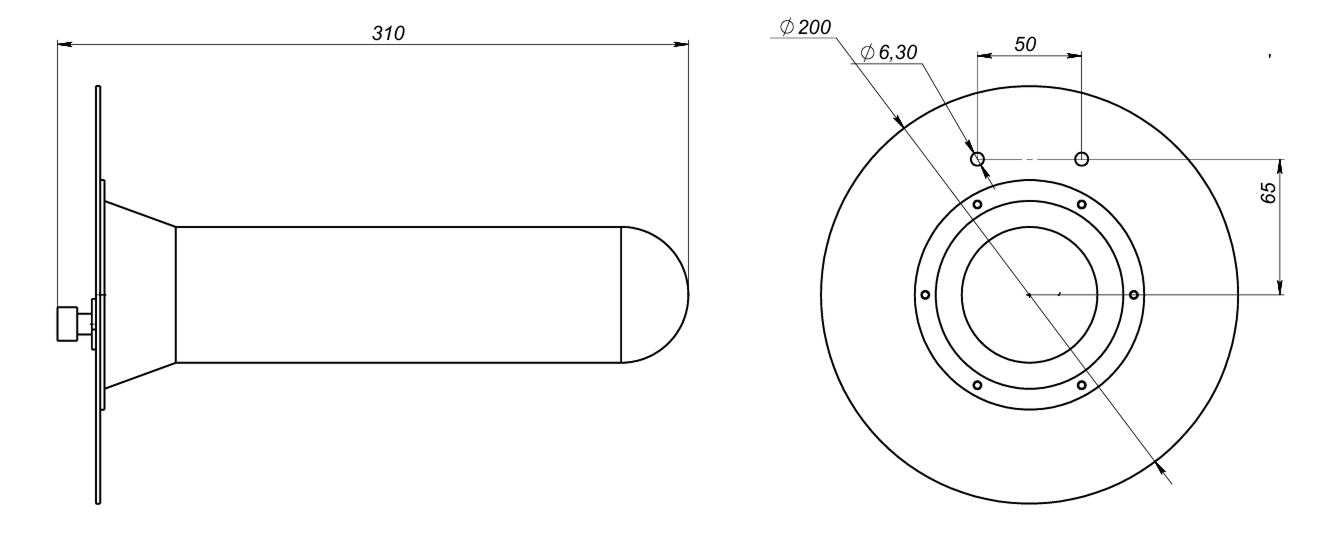

Габаритный чертеж антенны диапазоном 2450-2750 МГц
