Рупорные антенны — высоконаправленные антенны, предназначенные для работы в системах РЭБ; РЭР и специальной связи.
Линейка сочетает высокий коэффициент усиления, компактные габариты и удобство эксплуатации.
Продуманная геометрия обеспечивает высокий уровень подавления обратного и бокового излучения.
ОБЩИЕ ПАРАМЕТРЫ
- КСВ: < 1,5 во всей полосе пропускания;
- Коэффициент усиления: 15, 16, 20 и 23 дБи;
- Рабочие частотные диапазоны: 1,4–8,8 ГГц в зависимости от исполнения;
- Поляризация: линейная или круговая (L / R);
- Минимизация паразитного обратного и бокового излучения;
- Компактные габариты; возможно изготовление под нестандартные частоты и требования заказчика.
С ЛИНЕЙНОЙ ПОЛЯРИЗАЦИЕЙ
Для стандартных задач с возможностью выбора плоскости поляризации (вертикальная / горизонтальная) при монтаже.
| КУ |
Ширина луча Азимут × угол места |
Рабочие частотные диапазоны, ГГц |
| 15 дБи | 32° × 28° | 1,4–1,9 | 1,9–2,7 | 3,0–4,2 | 3,7–5,0 | 4,9–8,8 |
| 20 дБи | 18° × 15° | 1,4–1,9 | 1,9–2,7 | 3,0–4,2 | 3,7–5,0 | 4,9–8,8 | 6,0–8,8 | 3,0–6,0 |
С КРУГОВОЙ ПОЛЯРИЗАЦИЕЙ (L / R)
Независимость от ориентации принимающей антенны. Эффективны для задач подавления БПЛА и спутниковых каналов.
| КУ | Ширина луча | Рабочие частотные диапазоны, ГГц |
| 16 дБи | 28° × 28° | 3,0–4,2 | 3,7–5,0 | 4,9–8,8 |
| 20 дБи | 18° × 18° | 1,4–1,9 | 1,9–2,7 | 3,0–4,2 | 3,7–5,0 | 4,9–8,8 | 6,0–8,8 | 3,0–6,0 |
| 23 дБи | 11° × 11° | 3,0–4,2 | 3,7–5,0 | 4,9–8,8 |
ПРИМЕРЫ ИСПОЛНЕНИЯ

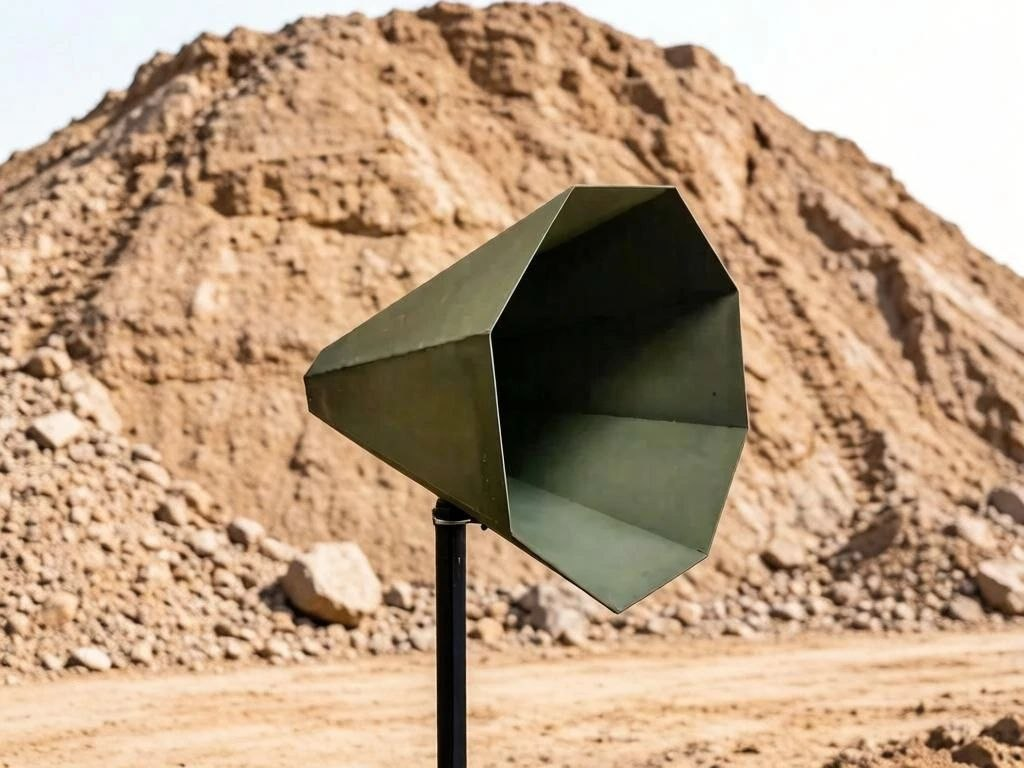

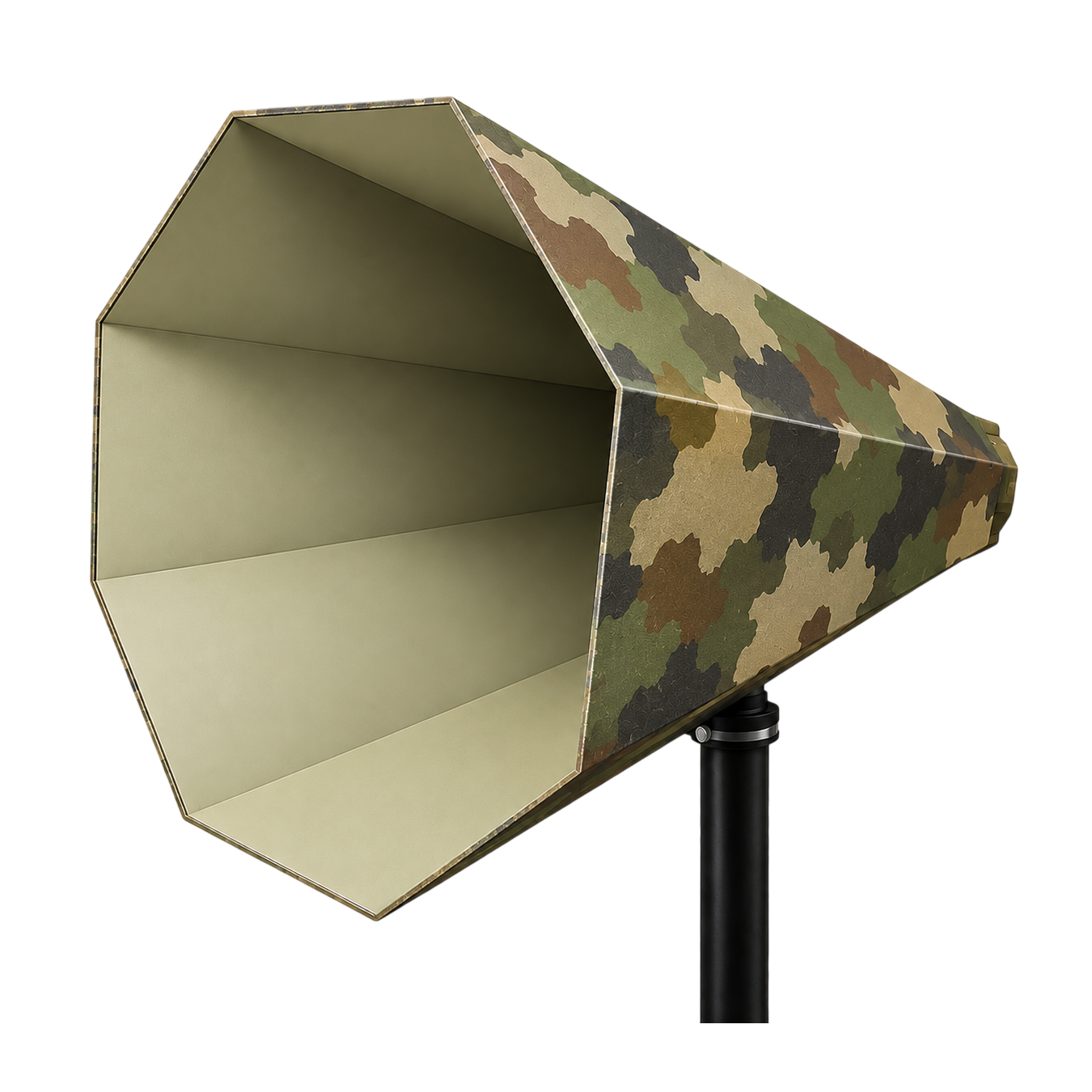

Рупорная антенна с круговой поляризацией

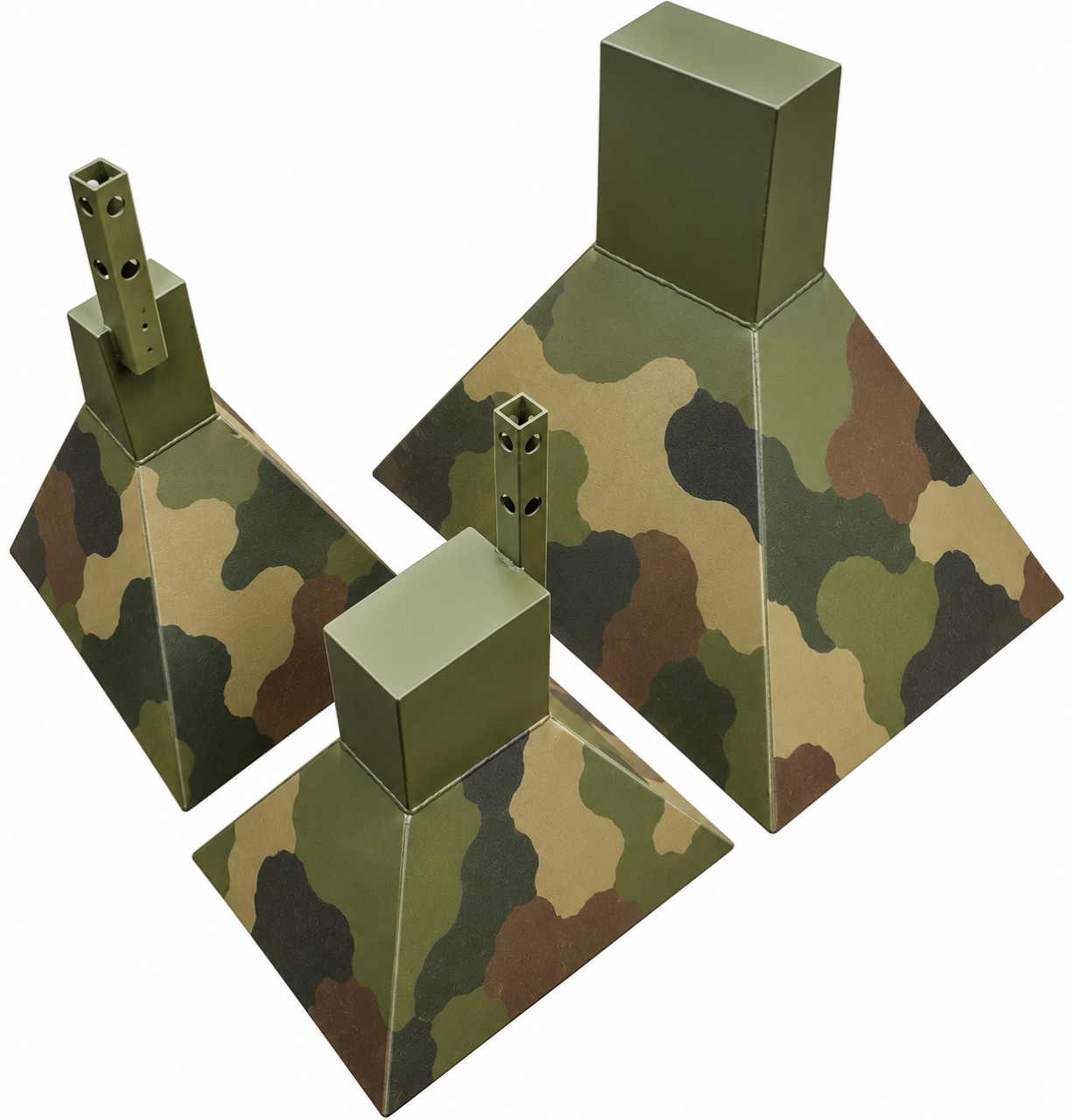

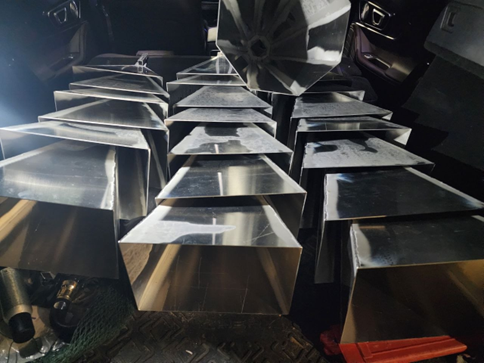

Группа рупорных антенн 1.4-1.9;1.9-2.7;3-4.2 ГГц

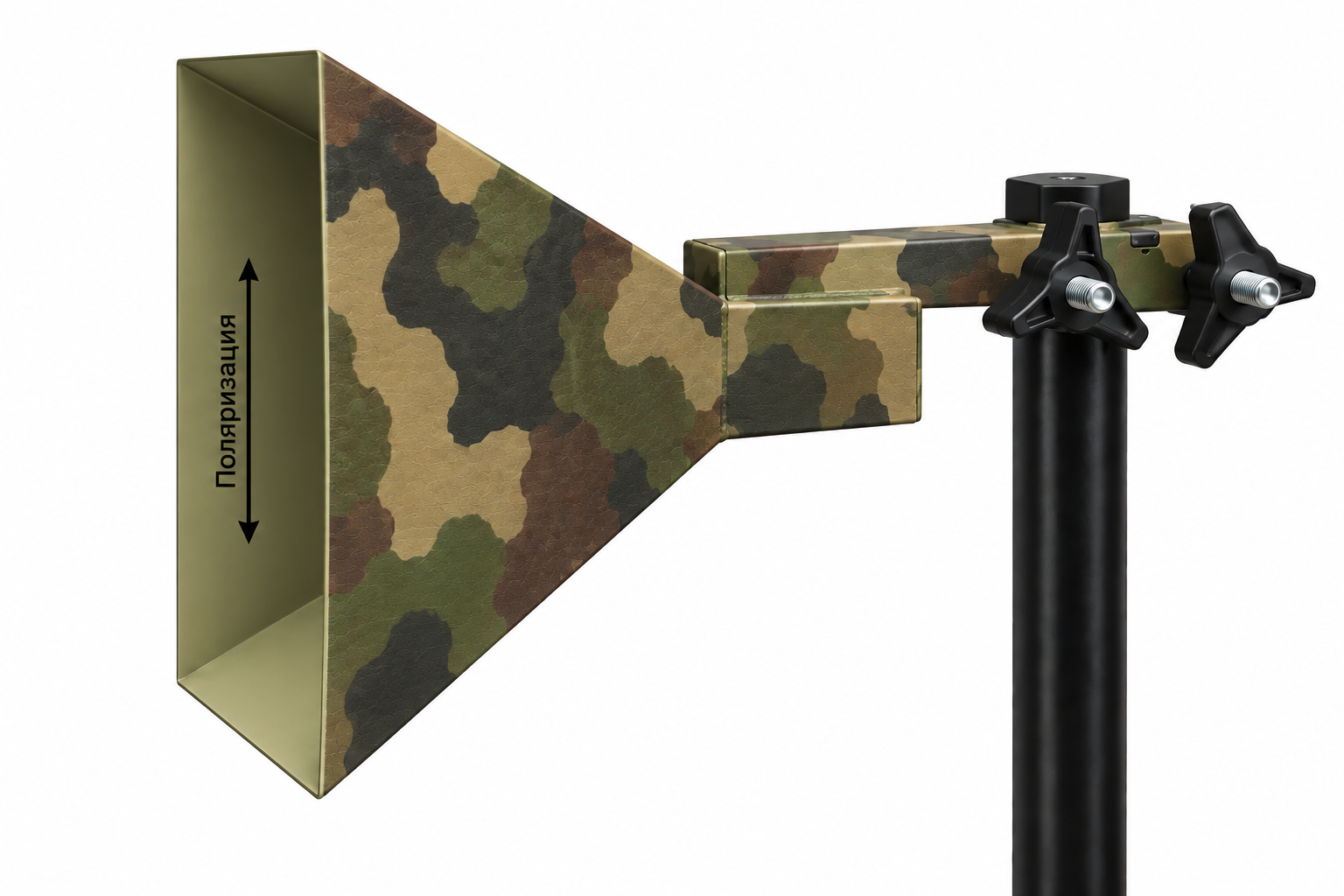

Пример исполнения рупорной антенны 15 дБи
Получить техническую консультацию можно по электронной почте stc@ranet.ru или по телефону +7 (495) 725-04-04
