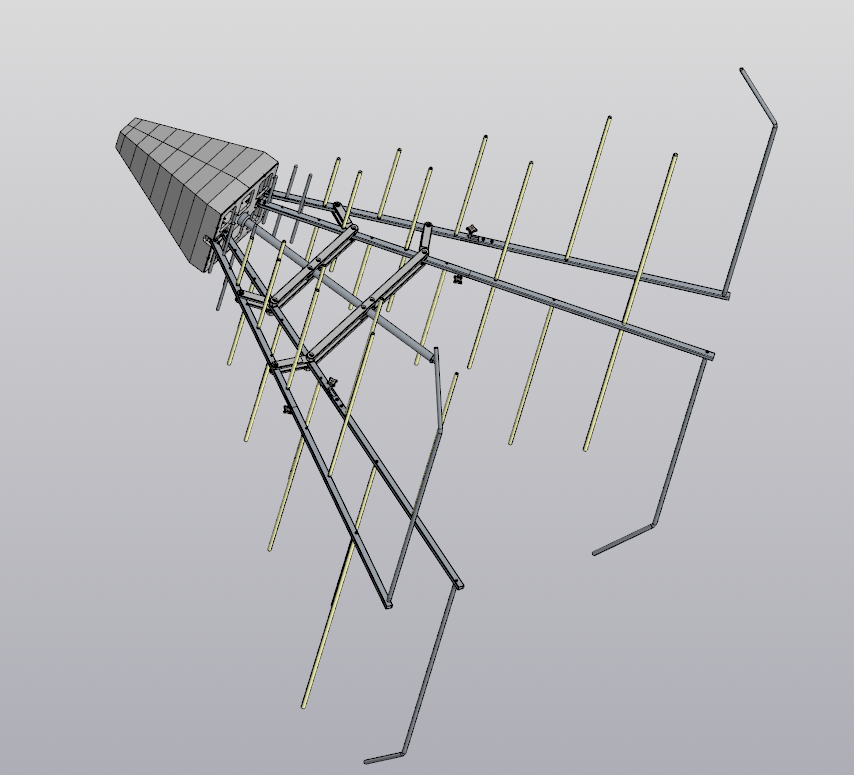

Серия излучающих двухсложных логопериодических антенн
Серия антенн излучающих двухсложных логопериодических в качестве отечественных эквивалентов антенн серии STLP.
Разрабатываемые излучающие двусложные логопериодические антенны предназначены для излучения СВЧ энергии высокой мощности.
|
Параметр |
RADLP 8001 |
RADLP 8003 |
RADLP 8006 |
| Конструкция | антенна двухсложная логопериодическая | ||
| Рабочий частотный диапазон | От не более 80 МГц до не менее 1 ГГц | От не более 80 МГц до не менее 3 ГГц | От не более 80 МГц до не менее 6 ГГц |
| Поляризация | линейная | ||
| Коэффициент усиления в дальней зоне, дБи | В соответствии с STLP 9128 E. | В соответствии с STLP 9128 E. | В соответствии с STLP 9128 E. |
| Диаграмма направленности | В соответствии с ДНА STLP 9128 E. | В соответствии с ДНА STLP 9128 D. | В соответствии с ДНА STLP 9129. |
| Материал | алюминий | ||
|
1000 (N(розетка)) 2000 (7/16(розетка)) |
1000 (N(розетка)) 2000 (7/16(розетка)) |
1000 (N(розетка)) 2000 (7/16(розетка)) |
250 (N(розетка)) на 6 ГГц 300 (7/16(розетка)) на 6 ГГц |
| Тип соединителя |
N (розетка) 7/16 (розетка) – опция |
||
| Номинальный импеданс, Ом | 50 | ||
| КСВН | 2±20% | ||
| Габариты (ДхШхВ),м | 2,4х1,9х2,2 | 2,1х1,8х2,2 | 2х2х2,3 |
| Масса, кг, не более | 12 | ||
| Метод крепления на штатив | Труба, диаметр 22 мм | ||
Для получения подробной информации, пожалуйста, обращайтесь по телефону + 7 (495) 725-04-04 или по электронной почте radiant@ranet.ru.
