RADIANT MIK32
Отладочная плата RADIANT MIK32 – это программируемое устройство на базе RISC-V микроконтроллера К1948ВК018 АДКБ.431290.418ТУ (MIK32 Амур), выпускаемого компанией АО «Микрон».
Плата разработана для изучения возможностей микроконтроллера, знакомства с его ключевыми характеристиками и методами программирования.
Инженеры могут использовать её для отработки схемотехнических решений, создания рабочих прототипов и тестирования параметров конечных устройств на основе MIK32 Амур.
Благодаря встроенному программатору, внешней flash-памяти и поддержке популярных сред разработки (включая Arduino и PlatformIO), плата подходит для образовательных целей – её можно применять в школах и вузах для обучения основам электроники и программирования.
Отладочная плата RADIANT MIK32 предназначена для обучения работы с микроконтроллером К1948ВК018 АДКБ.431290.418ТУ (MIK32 Амур), производства АО «Микрон», (отработка схемотехники изделий, изучение характеристик микроконтроллера, обучения основам программирования и электроники, для использования в прототипах устройств на базе МIК32 Амур и их отладки) и не может быть применена в серийных изделиях. Плата не является опорным (референсным) дизайном и предназначена исключительно для ознакомления с основными техническими характеристиками микроконтроллера К1948ВК018 и способами его программирования.
Основные сведения

- Микроконтроллер К1948ВК018;
- Объем флэш памяти для приложения 8Мб, интерфейс подключение – QSPI;
- Интерфейс подключения платы USB: A –Type-C;
- Встроенный регулятор напряжения 3.3В MIK1117ADJ
- Отладочный порт – JTAG;
- Возможность программирования внешних схем;
- Возможность отделения программатора от целевой (макетной) части;
- Встроенный виртуальный COM-порт для передачи отладочных сообщений;
- Порт RS-485 на базе MIK3485;
- Разъем расширения ARDUINO-UNO;
- Все порты ввода-вывода микроконтроллера дублированы на разъёмы платы;
- Две кнопки управления;
- Два светодиода для отладки;
- Кварцевый резонатор высокочастотный 32МГц;
- Кварцевый резонатор низкочастотный 32768Гц;
- Габариты 68.6мм*92.1мм;
Техническое описание
Отладочная плата предназначена для разработки и отладки приложений на базе микроконтроллера К1948ВК018 «MIK32 Амур». Она позволяет оценить производительность, энергопотребление, а также произвести моделирование разрабатываемого устройства совместно с другими его компонентами.
Плата оснащена памятью для пользовательского кода 8МБ, которая подключена к шине QSPI на SPIFI интерфейсе микроконтроллера с задействованием 4 линий данных.
Разъем USB-type-C обеспечивает надежное и высокоскоростное соединение с платой. Целевой микроконтроллер подключен к встроенному JTAG адаптеру. Любой из двух последовательных портов может быть заведен на встроенный в USB микросхему виртуальный COM-порт.
Разъем Arduino UNO позволяет подключать к плате различные модули расширения (Arduino Shields).
Плата содержит 7 монтажных отверстий D=3.2 мм для крепления к основанию, но может быть использована и без крепления благодаря разъемам с джамперами на нижней стороне платы.
Все порты ввода-вывода микроконтроллера выведены на разъемы по бокам платы, что дает максимум гибкости в подключении нестандартных внешних компонентов и устройств.
Данная плата поддерживается в среде разработки R-IDE. Данное ПО распространяется бесплатно и имеет встроенный компилятор C/C++ и отладчик с возможностью установки точек останова.
Информация для заказа
Наименование для заказа: RADIANT MIK32 (отладочная плата с программатором к микроконтроллеру К1948ВК018).
Обзор платы
Отладочная плата условно разделена на две части: верхняя – JTAG (программатор), и нижняя – ЦЕЛЕВАЯ (макетная).

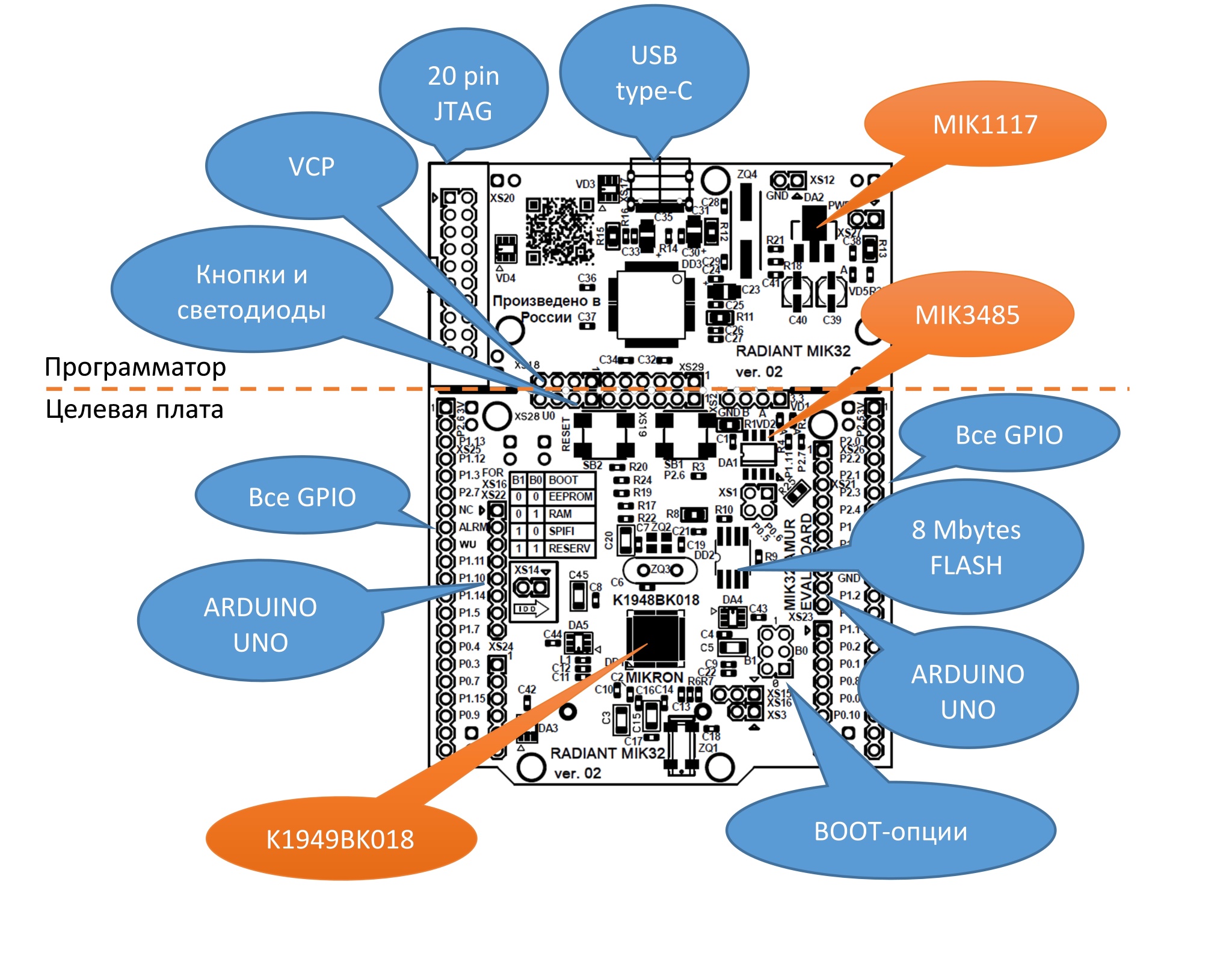

Рис. 2 Функциональная схема и основные элементы платы RADIANT MIK32, ver.02
Оранжевым цветом выделены активные компоненты российского производства.

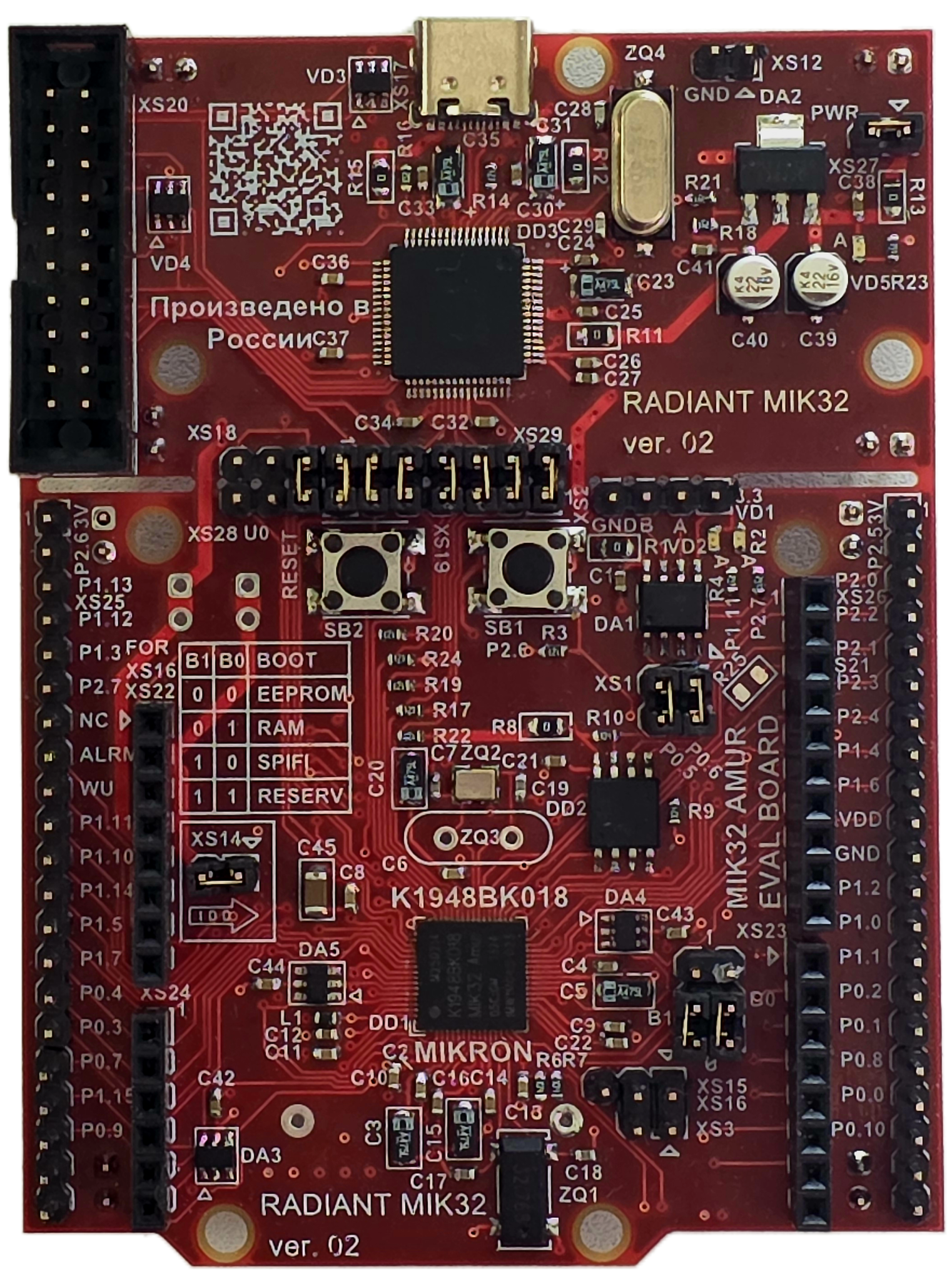

Внешний вид платы представлен на Рис. 3. Обратная сторона представлена на Рис. 4.

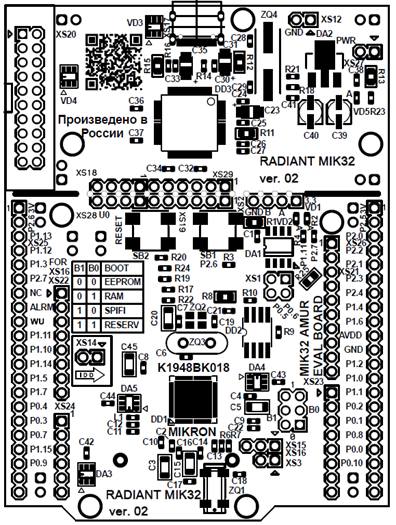

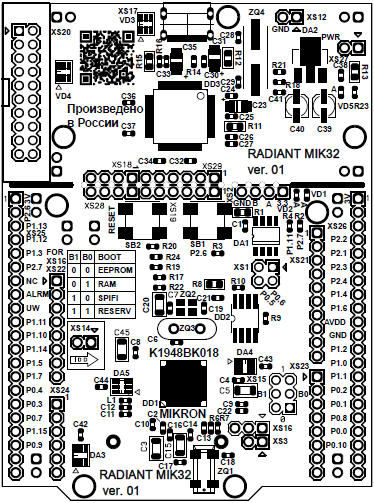

Рис. 3 Верхняя сторона отладочной платы
Рис. 4 Нижняя сторона отладочной платы
Для удобства все линии ввода-вывода, а также системные сигналы и выводы питания подписаны в слое шелкографии.
Благодаря прорезям и специальным отверстиям допускается отделение платы программатора от целевой части. При этом следует заранее аккуратно разъединить монтажным лезвием соединяющие линии питания 5В, 3.3В и GND.
