Микрополосковые полосно-пропускающие фильтры в диапазоне частот от 1200 до 4200 МГц. ОКР шифр «Аврора»

Разрабатываемые фильтры предназначены для применения в приемных и приемо передающих модулях с высокой плотностью монтажа для фильтрации сигналов в узком диапазоне частот.

Применение фильтров позволит исключить зависимость от иностранных компонентов аналогов, уменьшить массу СВЧ-модулей, в том числе модулей АФАР, а также улучшить их эксплуатационные характеристики.

Отличительные особенности разрабатываемых фильтров:

• малые размеры и масса;
• малые потери и неравномерность в полосе пропускания;
• низкая нелинейность фазочастотных характеристик в полосе пропускания;

Технические характеристики

Наименование параметра,единица измерения(режим измерения)	Буквенное обозначение параметров	Норма			Примечания
		не менее	номинал	не более
Номинальная частота, МГц ФПМ-1300/200-О(У) ФПМ-3450/300-О(У) ФПМ-3750/300-О(У) ФПМ-4050/300-О(У)	fном	– – – –	1300 3450 3750 4050	– – – –	1
Средняя частота полосы пропускания, МГц ФПМ-1300/200-О(У) ФПМ-3450/300-О(У) ФПМ-3750/300-О(У) ФПМ-4050/300-О(У)	fср	1295 3440 3740 4040		1305 3460 3760 4060	2
Полоса пропусканияпо уровню -1 дБ, МГц ФПМ-1300/200-О(У) ФПМ-3450/300-О(У) ФПМ-3750/300-О(У) ФПМ-4050/300-О(У)	Δf-1	200 300 300 300	– – – –	– – – –
Максимальная нижняя частота среза по уровню -1 дБ, МГц ФПМ-1300/200-О(У) ФПМ-3450/300-О(У) ФПМ-3750/300-О(У) ФПМ-4050/300-О(У)	fн	– – – –	– – – –	1200 3300 3600 3900
Минимальная верхняя частота среза по уровню -1 дБ, МГц ФПМ-1300/200-О(У) ФПМ-3450/300-О(У) ФПМ-3750/300-О(У) ФПМ-4050/300-О(У)	fв	1400 3600 3900 4200	– – – –	– – – –

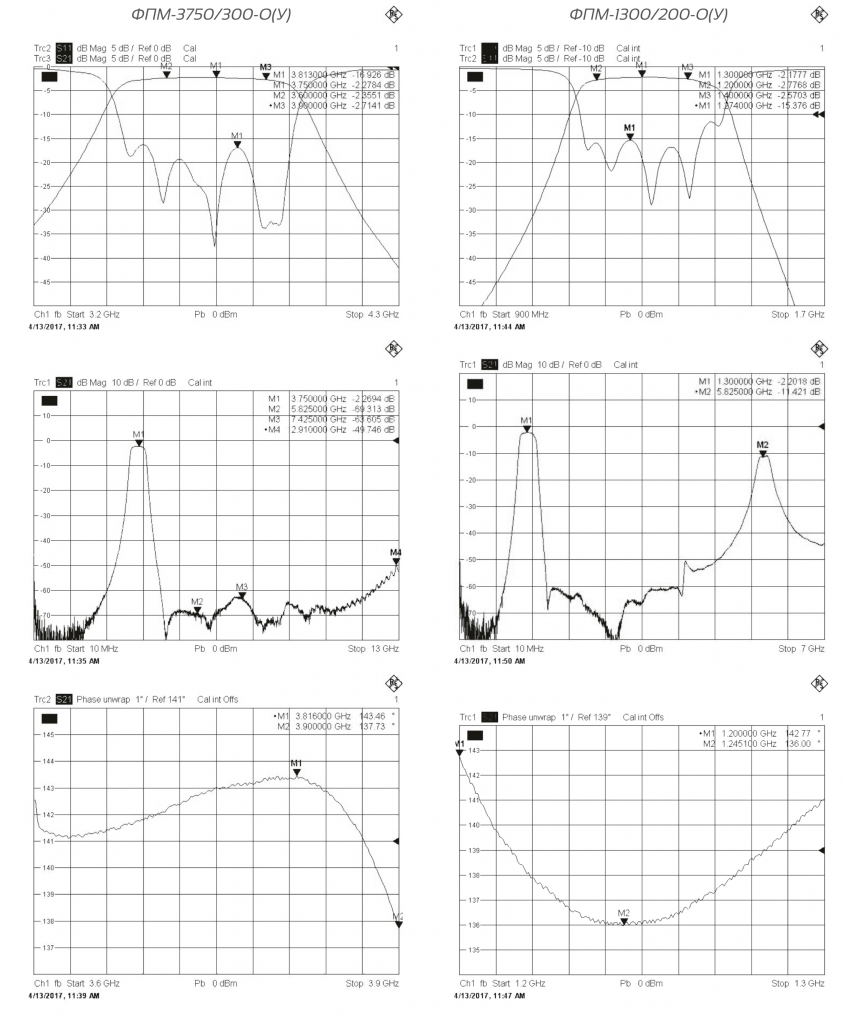

Примечания: 1   Параметр приведен для справки, измерению не подлежит. 2   Значение параметра уточняется по результатам изготовления опытной партии.

По требованию потребителя возможна разработка фильтров с другими характеристиками уровня качества «ОТК»
