Лабораторные усилители мощности

Разработка опытных образцов усилителей в лабораторном исполнении на выходную мощность 50, 70, 100 Вт

Разрабатываемые усилители мощности предназначены для эксплуатации в составе комплексов испытаний на устойчивость технических средств к электромагнитному полю.

Таблица 1. Параметры усилителей мощности

Параметр		Минимальный	Типовой	Максимальный
Усилитель мощности 1
Рабочий диапазон частот, ГГц		1		6
Выходная мощность насыщения Pнас при Pвх = 0 дБм, Вт		70	100
Коэффициент усиления при Pвх = 0 дБм, дБ		48	50
Неравномерность коэффициента усиления при Pвх = 0 дБм, дБ			±2	±2,5
Уровень Pвх для обеспечения Pвых		-2	0	2
Уровень гармонических искажений при Pвх = 0 дБм (2-го/3-го порядка), дБн			-20/-25	-12/-12
КСВН нагрузки при Pвых = 50 Вт				5
КСВН нагрузки при Pвых = 70 Вт				3
Усилитель мощности 2
Рабочий диапазон частот, МГц		20		1000
Выходная мощность насыщения Pнас, Вт		100
Линейная мощность P1дБ, Вт			50
Входная мощность Pвх, дБм				+5
Коэффициент усиления		50
Неравномерность коэффициента усиления, дБ			±3
Уровень гармонических искажений, дБн			-15
Усилитель мощности 3
Рабочий диапазон частот, МГц	0,04			400
Выходная мощность насыщения Pнас, в диапазоне частот 10 кГц – 400 МГц Вт	75
Выходная мощность насыщения Pнас, в диапазоне частот 4-9 кГц ,Вт	20
Линейная мощность P1дБ, в диапазоне частот 10 кГц – 400 МГц, Вт	50
Линейная мощность P1дБ, в диапазоне частот 4-9 кГц , Вт	10
Входная мощность Pвх, дБм				0
Коэффициент усиления, дБ	49
Неравномерность коэффициента усиления, дБ				±5,5
Уровень гармонических искажений, дБн	-15

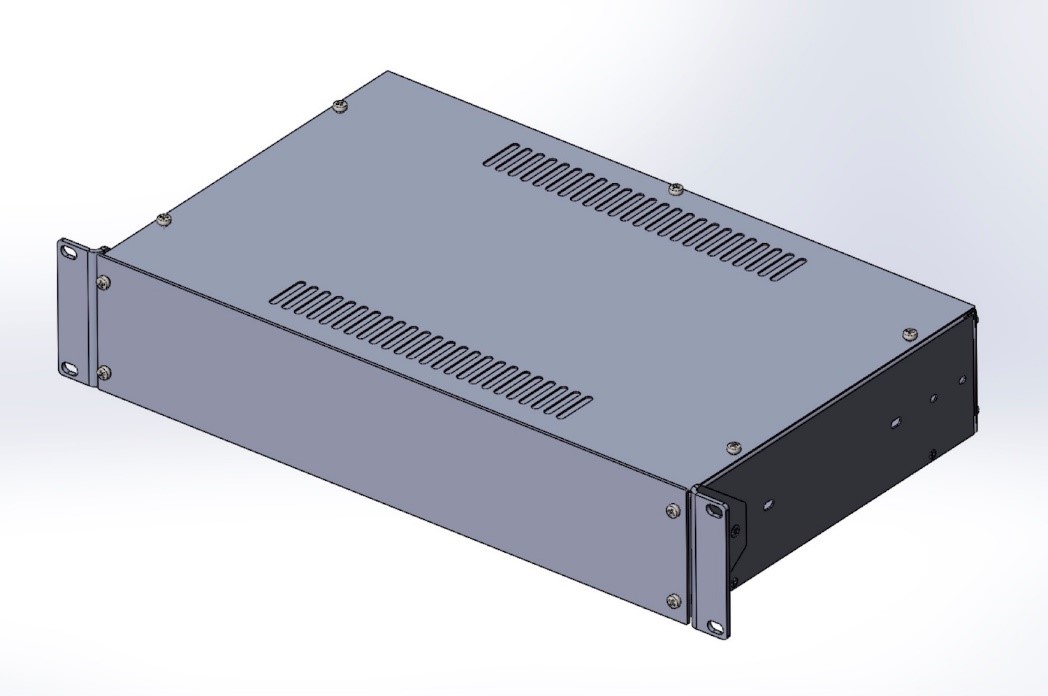

Рисунок 1 – 19 дюймовый корпус
